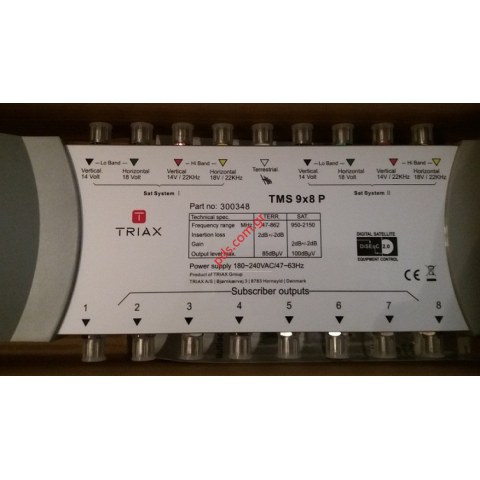

Ο πολυδιακόπτης TRIAX TMS-98P είναι κατάλληλος για επεξεργασία και διανομή 2 δορυφορικών θέσεων (8 πολικότητες) και των επίγειων ραδιοτηλεοπτικών σημάτων σε δίκτυα με συνδεσμολογία αστέρα. Πρόκειται για ένα σύστημα ευέλικτο και ιδιαίτερα αποτελεσματικό που εξασφαλίζει την κάλυψη για 8 χρήστες. Ο TMS-98P αποτελεί ένα ενεργό σύστημα matrix με εσωτερικούς ενισχυτές για την αναπλήρωση της απώλειας διέλευσης του σήματος. Το ενσωματωμένο τροφοδοτικό χρησιμοποιείται για την παροχή τάσης στους εσωτερικούς ενισχυτές και τα LNBs. Η εναλλαγή των δορυφορικών θέσεων γίνεται μέσω σημάτων DiSEqC, από το δέκτη του χρήστη.
Made in Denmark
Εγγύηση 2 ετη
Specifications
|
ORDER INFORMATION
|
|
EAN Number
|
5702663003484
|
|
CHARACTERISTICS
|
|
Max. output level SAT @ -35 dB IMD3
|
100 dBµV
|
|
Max. output level TER @ -60dB IMD3
|
85 dBµV
|
|
Switch commands
|
13/18 V, 0/22 kHz, DiSEqC 1.0
|
|
FREQUENCY
|
|
Frequency range TER
|
47-862 MHz
|
|
Frequency range SAT
|
950-2150 MHz
|
|
GAIN
|
|
Gain - SAT (with 5 dB slope)
|
2 dB
|
|
Gain - TER
|
- 2.0 dB
|
|
ISOLATION
|
|
Isolation SAT to TER
|
30 dB
|
|
Isolation TER to SAT
|
28 dB
|
|
Isolation cross polarisation H/V
|
28 dB
|
|
Isolation out-out SAT
|
30 dB
|
|
Isolation out-out TER
|
26 dB
|
|
RETURN LOSS
|
|
Return loss SAT inputs
|
14 dB
|
|
Return loss SAT outputs
|
7 dB
|
|
Return loss TER inputs
|
11 dB
|
|
Return loss TER outputs
|
8 dB
|
|
ELECTRICAL
|
|
Impedance
|
75 Ω
|
|
OPERATIONAL
|
|
DC Operating voltage
|
15.0 ± 1.0 VDC
|
|
Max. current pass per F-connector
|
1000 mA
|
|
Temperature - operating
|
0 - 55 °C
|
|
CONNECTORS
|
|
Connector Type
|
F-female
|
|
Number of inputs
|
9
|
|
Number of trunk inputs
|
8 SAT, 1 TER
|
|
Number of outputs
|
9
|
|
Number of trunk outputs
|
8 SAT, 1 TER
|
|
Subscriber outputs
|
8
|
|
Colour coding of IF and TER inputs
|
VL=Black, VH=Red, HL=Green, HH=Yellow
|
|
MECHANICAL
|
|
Main material
|
Steel housing
|
|
Product Height
|
71 mm
|
|
Product Depth
|
103 mm
|
|
Product Width
|
359 mm
|
|
Packing QTY
|
1
|
|
Packaging Height
|
0,550 m
|
|
Packaging Width
|
1,200 m
|
|
Packaging Depth
|
3,500 m
|
|
Packaging Volume
|
2,310 m3
|
|
Net Weight
|
1,600 kg
|
|
Total Weight
|
1,600 kg
|
