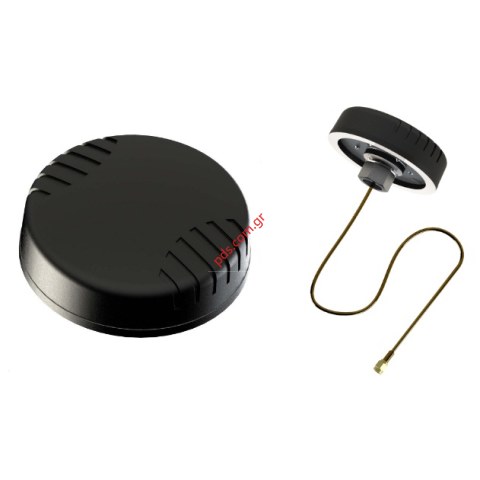

Αυτή η κεραία GPS / Glonass είναι μια μονάδα ενεργής κεραίας υψηλής απόδοσης που λειτουργεί έως -40 μοίρες. Καλύπτει τις συχνότητες GPS L1 και L2 στα 1250MHz και 1600MHz αντίστοιχα, καθώς και τη συχνότητα Glonass 1602MHz. Αυτή η κεραία είναι εφοδιασμένη με καλώδιο 0,5m που τερματίζεται σε υποδοχή SMA (m).
Χαρακτηριστικά • Αδιάβροχο περίβλημα • Ελαφρύ • Ανεξάρτητο επίπεδο γείωσης • Εύκολη εγκατάσταση • Στιβαρό • Χώροι εφαρμογής γεμάτοι με αφρώδες υλικό • Αστικές και αγροτικές περιοχές • Εφαρμογές τοποθέτησης οχημάτων • Βάση τοποθεσίας • Απομακρυσμένη παρακολούθηση • Χρόνος για σταθμούς βάσης και υποσταθμούς παροχής ηλεκτρικού ρεύματος • Παρακολούθηση στόλου οχήματος • M2M / IoT • Τηλεματική • Στρατιωτικές εφαρμογές.
Regulatory Compliance: RoHS 2011/65/EU
Compliant | ISO 9001:2008
Document version: TS-GPS-1_v1.0
Product Specifications may change without prior notice
Revised: November 2016
Electrical Specifications
Frequency Range L1: 1565-1610 MHz
Frequency Range L2: 1217-1250 MHz
Gain (max): 21±2dBiV
SWR: < 1.5:1DC
Voltage: 2.7-3.3 VDC
Current: 5-15mANoise
Figure: ≤1.5 dBNominal
Impedance: 50 Ω
Polarisation: RHCP
Filter Out Band
Attenuation: 12dB Min f0+50MHz16dBi Min f0-50MHz
Cable: 0.5m 1.13
Coaxial cableConnector: SMA (m)
Voltage: 2.7-3.3 V
Max. Power-W: 50W
Environmental Specifications
Wind Survival: 160 km/h
Temperature Range (Operating): -40°C to +80°C
Environmental Conditions: Outdoor
Operating Relative Humidity: Up to 98%
Storage Humidity: 10% to 95% - non-condensing
Storage Temperature: -45°C to +85°C
Mechanical Specifications
Product Dimensions (L x W x D): 25 mm X 25 mm x 6.7 mm
Packaged Dimensions: TBDWeight: 0.164kg
Packaged Weight: 0.167kg
Radome Material: ABS (Halogen Free)
Radome Colour: Pantone - Black
RAL - Black
