GPS Antenna Κεραίες

Antenna GPS ACGPSA is standalone active, that works in 1575.4 MHz spectrum. Antenna size is 46.5 mm x 26.5 mm x 12.5 mm with IP67 rating and includes internal magnet and double sided tape, so it can easily be attached to various surfaces. It has a long 5m cable with an SMA connector, to be connected to LtAP mini via the ACSMAUFL pigtail (available for ordering separately).
Low loss cable RG174 including 5 meter.

Specifications
Product code ACGPSA
Center frequency 1575.42 Mhz
Gain 26 dB
Water resistance 100% waterproof (IP67)
Connector SMA
Cable 5 m RG-174/U (standard)
Standard mounting Magnetic base
DC voltages 3 V +-0.3 V (from router)
DC current 8 mA max
Dimensions 46.5 x 46.5 x 12.5 mm
Weight 35 g (without cable), 120 g (with cable and connector)
Operating temperature -40°C .. +85°C tested

Antenna Dielectric GPS with 3m Cable Length

Form 1

No.


Item


Specifications


Post Environmental Tolerance

1


Center Frequency(MHz)


1575.42 MHz


±1MHz

2


Band Width(MHz)


±5 MHz


±1 MHz

3


V.S.W.R(in BW)


1.5:1


_

4


Gain(Zenith)


5 dB


±0.5 dB

5


Polarization


RHCP


_

6


Impedance


50


_

3.2 LNA/Filter

Form 2

No.


Item


Specifications


Post Environmental Tolerance

1


LNA Gain


29±2 dB


±2.5 dB

2


Noise Figure


1.5 dB


_

3


Filter Out Band Attenuation


12dB Min f0+50MHz

16dB Min f0-50MHz


±1.0 dB

4


DC Voltage


2.7~5 V

5


DC Current


5~16 mA

Package included:

1. ΔΙΗΛΕΚΤΡΙΚΗ ΚΕΡΑΙΑ


ΕΙΔΟΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΕΤΑ ΤΗΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΝΟΧΗ
1. ΚΕΝΤΡΟ ΣΥΧΝΟΤΗΤΑΣ 1575.42 MHz
±1MHz
2. ΕΥΡΟΣ ΖΩΝΗΣ ±5 MHz
±1MHz
3. V.S.W.R 1.5:1
-
4. ΚΕΡΔΟΣ 5 dB
±0.5 dB
5. ΠΟΛΩΣΗ RHCP
-
6.ΑΝΤΙΣΤΑΣΗ 50
-


2 LNA/ ΦΙΛΤΡΟ


ΕΙΔΟΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΕΤΑ ΤΗΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΝΟΧΗ
1. LNA ΚΕΡΔΟΣ 29±2 dB
±2.5 dB
2. ΣΧΗΜΑ ΘΟΡΥΒΟΥ 1.5 dB
-
3. ΦΙΛΤΡΟ ΑΠΟΣΒΕΣΗΣ ΖΩΝΗΣ

12dB Min f0+50MHz

16dB Min f0-50MHz
±1.0 dB
4. ΤΑΣΗ DC 3~5 V
-
5. ΡΕΥΜΑ DC 5~16 mA
-

1. ΔΙΗΛΕΚΤΡΙΚΗ ΚΕΡΑΙΑ


ΕΙΔΟΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΕΤΑ ΤΗΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΝΟΧΗ
1. ΚΕΝΤΡΟ ΣΥΧΝΟΤΗΤΑΣ 1575.42 MHz
±1MHz
2. ΕΥΡΟΣ ΖΩΝΗΣ ±5 MHz
±1MHz
3. V.S.W.R 1.5:1
-
4. ΚΕΡΔΟΣ 5 dB
±0.5 dB
5. ΠΟΛΩΣΗ RHCP
-
6.ΑΝΤΙΣΤΑΣΗ 50
-


2 LNA/ ΦΙΛΤΡΟ


ΕΙΔΟΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΕΤΑ ΤΗΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΝΟΧΗ
1. LNA ΚΕΡΔΟΣ 29±2 dB
±2.5 dB
2. ΣΧΗΜΑ ΘΟΡΥΒΟΥ 1.5 dB
-
3. ΦΙΛΤΡΟ ΑΠΟΣΒΕΣΗΣ ΖΩΝΗΣ

12dB Min f0+50MHz

16dB Min f0-50MHz
±1.0 dB
4. ΤΑΣΗ DC 2.7~5 V
-
5. ΡΕΥΜΑ DC 5~16 mA

Compatible with Alpine Blackbird PMD-B100, GlobalSat AT-65-SMA, GlobalSat G5010U, GlobalSat G5040, GlobalSat TT-300, Holux GM 82 Engine Board, Motorola 361, Motorola ραδιο τηλέφωνο ψηφιακό DM341, Navman Tracker 5100, Navman Tracker 5100i, Navman Tracker 5110, Navman Tracker 5110i, Navman Tracker 5380, Navman Tracker 5380i, Navman Tracker 5430, Navman Tracker 5430i, Navman Tracker 5500, Navman Tracker 5500i, Navman Tracker 5600, Navman Tracker 5605, Rikaline Active Antenna SMA A-10302-SA, Rikaline AR-10S GPS SMA Antenna 1001414, Rikaline CP 160, Rikaline CP 170, Rikaline GPS-300 Black Box, Rikaline SMA A-10305-SA, Rikaline Standard Horizon CP 150, Rikaline Synergy Systems AR-10K GPS Antenna SMA, Trimble TNL1000 Aviation GPS

Features

GPS/GLONASS Antenna Dielectric Antenna Frequency Range 1575-1610MHz; Polarization RHCP;Gain 2dBic（Zenith);V.S.W.R ＜1.5;Impendance 50Ω;Axial Ratio 3dB（max）
LNA Gain 28±2dB;Noise Figure ＜1.5;Ex-band Attenuation 12dB @ CF+50MHz/16dB @ CF-50MHz; V.S.W.R ＜2.0; Supply Voltage 2.2~5V DC ;Current Consumption 5~15mA
LTE Antenna Frequency Range 700-960MHz/1710-2700MHz: V.S.W.R ＜2.0; Polarization Linear; Gain 2.0dBi; Impendance 50Ω
WIFI Antenna Frequency Range 2400~2483.5MHz; Band Width 83.5MHz, Polarization Linear; Gain 3dBi; V.S.W.R ＜2.0; Impendance 50Ω
Mechanical Cable RG174
SMA Male connector on LTE, WIFi,GSM; SMA-RPSMA adapter for wifi
Material ABS
Mounting Method Screw

Package content

Antenna
Nut, washer

Η κεραία SC-416 ειναι υψηλής ποιότητας για χρήση σε θάλασσα GPS 100% αδιάβροχη, κατασκευασμένη από polycarbonate για αντοχή σε αλμύρα, υπεριώδη αντινοβολία και υψηλές θερμοκρασίες.

Τεχνικά χαρακτηριστικά
Διαστάσεις: 4.5” σε διάμετρο & 2.9” σε υψος
Βάρος: 220gr
Χρώμα: Λευκό
Connector Διαθέτει N type Female
Στήριξη
Βασική στήριξη: Χαλύβδινος Ανοξείδωτος ιστός (παρεχεται εξτρα)
Στοιχεία κεραίας
Πολικότητα: R.H.C.P. (Right Hand Circular Polarization).

Azimuth Coverage: 360º

Gain @ 10º Elevation: -1 dBi typically

Azimuth Coverage: 360º
Λόγος στασίμων VSWR: 1.5:1 max.
Μονάδα ενισχυτή
Συχνότητα: L1 frequency, 1575.42 MHz +/-1.023 MHz

Απολαβή LNA: 30 dB typically
Ευρος: 2 MHz min.
Θόρυβος: 2.0 max.
Εξασθένηση σηματος εκτος συχνοτήτων: 30 dB min. @ Fo +/- 50Mhz
Κατανάλωση ρεύματος: 27mA +/- 3mA

Output Impedance: 50 Ω
Ηλεκτρικά στοιχεία
Τάση λειτουργίας: 4.5-5.5V DC
Κατανάλωση: 27mA @ 4.5 volts, 0.12 watts typ. < 0.2 watts max.
Συνθήκες λειτουργίας
Θερμοκρασίες λειτουργίας: –30º to +85º C
Θερμοκρασίες αποθήκευσης: –40º to +90º C
Σχετική υγρασία: 95% RH, non-condensing
Αδιάβροχη: 100% αδιάβροχη συμφωνα με IP66

Αυτή η κεραία GPS είναι μια κεραία υψηλού κέρδους και υψηλής απόδοσης που έχει σχεδιαστεί με αντιστατική λειτουργία αστραπής (LNA). Χρησιμοποιείται ευρέως σε σταθμούς παραγωγής ενέργειας και υποστηρίζει συχνότητες 1559-1577 MHz.

Τεχνικές προδιαγραφές

Συχνότητα: 1559-1557 MHz

Κέρδος: τυπικό κέρδος 28 ± 2 dB

Τάση: 3 V ± 0,3 V DC

Ρεύμα: ≤ 10mA @ 3V

Αριθμός θορύβου: 1,5 dB MAX

Εύρος ζώνης: 18 MHz Min

Έξοδος VSWR: 3,0 Max

Πόλωση: δεξιά κυκλική πολωμένη κεραία (RHCP)

Φίλτρο: φίλτρο SAW 30 dB min ± 45 MHz

Μήκος καλωδίου 2 μέτρα

Αρσενικός σύνδεσμος τύπου Ν Type

Η Garmin GA 38 GPS/GLONASS Antenna είναι μία εξωτερική κεραία που δέχεται σήμα όχι μόνο GPS αλλά και από το δορυφορικό σύστημα GLONASS . To περίβλημα της είναι κατασκευασμένο από ανθεκτικό, αδιάβροχο υλικό και επιτρέπει 3 διαφορετικούς τρόπους εγκατάστασης. Έτσι παρέχει μεγαλύτερη ευελιξία και πιο ενισχυμένη λήψη δορυφορικού σήματος σε σχέση με τους ενσωματωμένους δέκτες.
Γενικά Χαρακτηριστικά

Διαστάσεις (DxH): 3 19/32 "x 1 15/18" (91,6 mm x 49,5 mm)
Βάρος: 7,1 ουγκιές (201 g)
Εύρος θερμοκρασίας: -22 ° F έως 176 ° F (-30 ° C έως 80 ° C)
Υλικό θήκης: Πλήρως στεγανοποιημένο, πλαστικό κράμα υψηλής αντοχής, αδιάβροχο έως IPX7

Ο αντικαταστάτης της κεραίας Garmin GA 30.

Περιεχόμενα συσκευασίας:

GA 38
Surface mounting bracket (βάση στήριξης για επιφάνειες)
Pole mounting bracket (βάση στήριξης για πόλο)
Under-deck mounting bracket ( βάση στήριξης για κάτω από το κατάστρωμα)
Απαραίτητα εξαρτήματα για την εγκατάσταση
Καλώδιο κεραίας (32 ft/10μ)
Οδηγίες εγκατάστασης


Βάρος συσκευασίας (ογκομετρικό): 1κ.

Πρόκειται για μια κεραία GPS και GLONASS ειδικά σχεδιασμένη για το θαλάσσιο περιβάλλον. Συνδυάζει μια υψηλής απόδοσης κεραία GPS patch και ένα 24dB ενισχυτή χαμηλού θορύβου (σε 5V DC) σε μια συμπαγή αδιάβροχη κεραία με μοναδικό σχεδιασμό. Συνδέστε τη σε δέκτη GPS ή GLONASS για να λειτουργήσει ως εξωτερική κεραία και βελτιώστε το σήμα λήψης όταν η μονάδα GPS δεν έχει καλή θέα στον ουρανό και η εσωτερική κεραία δεν λειτουργεί καλά.

Τεχνικά χαρακτηριστικά,

Συχνότητα : 1572 - 1610 MHz
Αντίσταση : 50ohm
Πολικότητα : ΚΑΘΕΤΗ
LNA Απόδοση : 24 dB (5V), 23 dB (3V)
V.S.W.R : <1,2:1
Τροφοδοσία : 2,7V - 5,5V
Ρεύμα : 15 mA to 25 mA
Ισχύς (max) : 138mW
Θερμοκρασία Λειτουργίας : -40°C to 85°C
Κατασκευή : ΠΛΗΡΩΣ ΑΔΙΑΒΡΟΧΗ
Βάση : 1" x 14 ΣΠΕΙΡΩΜΑ

Αυτή η κεραία GPS / Glonass είναι μια μονάδα ενεργής κεραίας υψηλής απόδοσης που λειτουργεί έως -40 μοίρες. Καλύπτει τις συχνότητες GPS L1 και L2 στα 1250MHz και 1600MHz αντίστοιχα, καθώς και τη συχνότητα Glonass 1602MHz. Αυτή η κεραία είναι εφοδιασμένη με καλώδιο 0,5m που τερματίζεται σε υποδοχή SMA (m).

Χαρακτηριστικά • Αδιάβροχο περίβλημα • Ελαφρύ • Ανεξάρτητο επίπεδο γείωσης • Εύκολη εγκατάσταση • Στιβαρό • Χώροι εφαρμογής γεμάτοι με αφρώδες υλικό • Αστικές και αγροτικές περιοχές • Εφαρμογές τοποθέτησης οχημάτων • Βάση τοποθεσίας • Απομακρυσμένη παρακολούθηση • Χρόνος για σταθμούς βάσης και υποσταθμούς παροχής ηλεκτρικού ρεύματος • Παρακολούθηση στόλου οχήματος • M2M / IoT • Τηλεματική • Στρατιωτικές εφαρμογές.

Regulatory Compliance: RoHS 2011/65/EU
Compliant | ISO 9001:2008
Document version: TS-GPS-1_v1.0
Product Specifications may change without prior notice
Revised: November 2016

Electrical Specifications
Frequency Range L1: 1565-1610 MHz
Frequency Range L2: 1217-1250 MHz
Gain (max): 21±2dBiV
SWR: < 1.5:1DC
Voltage: 2.7-3.3 VDC
Current: 5-15mANoise
Figure: ≤1.5 dBNominal
Impedance: 50 Ω
Polarisation: RHCP
Filter Out Band
Attenuation: 12dB Min f0+50MHz16dBi Min f0-50MHz
Cable: 0.5m 1.13
Coaxial cableConnector: SMA (m)
Voltage: 2.7-3.3 V
Max. Power-W: 50W
Environmental Specifications
Wind Survival: 160 km/h
Temperature Range (Operating): -40°C to +80°C
Environmental Conditions: Outdoor
Operating Relative Humidity: Up to 98%
Storage Humidity: 10% to 95% - non-condensing
Storage Temperature: -45°C to +85°C

Mechanical Specifications
Product Dimensions (L x W x D): 25 mm X 25 mm x 6.7 mm
Packaged Dimensions: TBDWeight: 0.164kg
Packaged Weight: 0.167kg
Radome Material: ABS (Halogen Free)
Radome Colour: Pantone - Black
RAL - Black

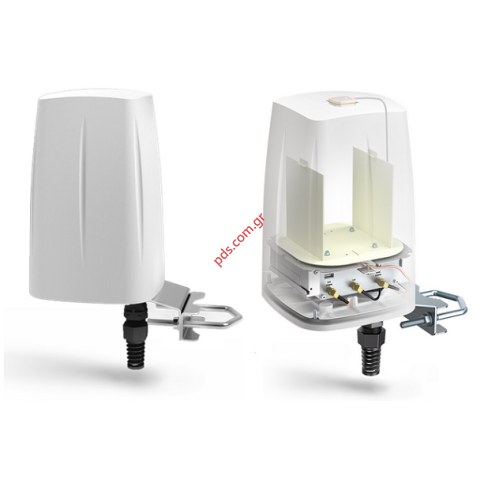

Η κεραία QuSpot omni LTE για τον δρομολογητή Teltonika RUTx09 είναι μια τέλεια εξωτερική συσκευή για κινητές και σταθερές εγκαταστάσεις όπως βιομηχανικές, CCTV, hotspots, γιοτ, σκάφη, κατασκηνωτές, RV κ.λπ. Έχει ενσωματωμένη κεραία GPS. Εάν χρησιμοποιείτε RUTx09 με κεραία QuSpot, θα έχετε μια ολοκληρωμένη ολοκληρωμένη λύση με ενσωματωμένο δρομολογητή και κεραίες πολλαπλών ζωνών σε ένα περίβλημα.

Antenna PUCK-4 offers a small profile antenna for use in the IoT/M2M, Smart Meter, Smart Utilities and Transportation markets. This 3-in-1 antenna boasts 2×2 MIMO LTE and GPS/GLONASS within the same enclosure, while keeping implementation as simple as possible with its many mounting options. Due to excellence in engineering and a solid design, this antenna provides exceptional performance for its small size.

The 2x Cellular MIMO antennas (for 2G/3G/4G) cover the 698MHz to 2700MHz band, which includes the most popular international LTE bands. The third antenna is a high performance active GPS/GLONASS system operating at temperatures as low as -40ºC.

Poyntingʼs new PUCK antenna range provides easy installation with the multiple mounting options. This includes as standard:

Spigot Mount – two different lengths included (40mm & 80mm)
Vertical Pole mount (inner & outer mounting for smaller and larger poles)
Horizontal Pole Mount (e.g. marine rails)
Magnetic Mount
Surface Mount (Double Sided Tape)
Wall Mount

Antenna OverviewPorts1 & 23SISO / MIMO2x2 MIMON/AFrequency Bands690MHz -3800MHz1575.42MHz/1600MHzPeak Gain6 dBi21 dBiCoax Cable TypeRTK-031RTK-031Coax Cable Length2m2mConnector TypeSMA MaleSMA Male
Χαρακτηριστικά • Μικρό & Χαμηλό προφίλ (100mm xh 36mm) • Ο προσεκτικός μηχανικός σχεδιασμός παρέχει ανθεκτικότητα, διάβρωση, προστασία, σκόνη (IP68) αποδίδει με συνέπεια με και χωρίς επίπεδο γείωσης • 5G Ready; περιλαμβάνει 3,2GHz έως 3,8GHz ζώνη CBRS • Εύκολη εγκατάσταση. Επιλογές πολλαπλών εφαρμογών (ως στάνταρ) -Βάση στήριξης-μαγνητική βάση-κολλητική ταινία-στήριγμα στήριξης.

Χαρακτηριστικά • Μικρό & Χαμηλό αναζη (100mm xh 36mm) • Ο προσεκτικός μηχανικός ορυθμός φύσης ανθεκτικότητα, διάβρωση, διαφορά, σκόνη (IP68) αποδιαει με με και με διαφορετική γείωσης • 5G Ready; διαφορά 3,2GHz έως 3,8GHz ζώνη CBRS • Εύκολη εγκατάσταση.

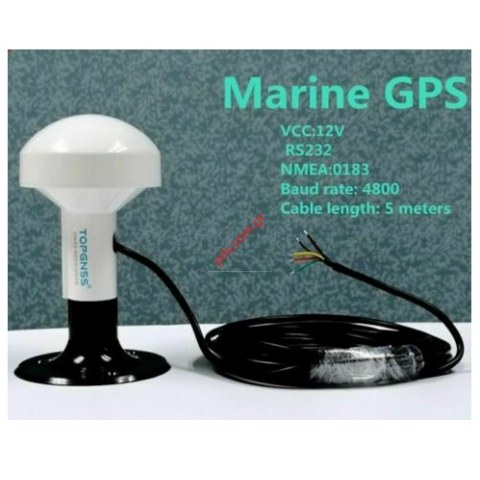

Marine Ship GPS Receiver Antenna Module NMEA 0183 Baud Rate 4800 DIY Connector
Description:
1. Built-in 28db gain two-stage LNA amplifier active antenna.
2. The baud rate is optional, 4800, 9600, 38400, 115200.
3. Output statement: RMC, VTG, GGA, GSA, GSV, GLL can choose to output.
4. Level can be selected: TTL or RS232.
5. Data output frequency is optional, 1HZ - 10HZ
6. Built-in FLASH can save the parameter settings
For outdoor positioning, water detection of marine navigation, GNSS, time synchronization etc..
We can provide a number of customized services, if you have a special specification needs to consult our customer service staff, we will provide you with satisfactory service!
NMEA:0183 (2.3-4X)
The default baud rate: 9600 (set 19200-115200-38400-57600)
Refresh frequency: default 1HZ (set 1-10HZ)
Built in: FLASH can save settings
Support: 12V wide voltage supply.




Operating voltage 12V
Cable length: 5M
Output protocol mode: RS232
Waterproof grade: IPX67

Χαρακτηριστικά
• Αρχιτεκτονική διπλού φίλτρου υψηλής επιλεκτικότητας
• Εξαλείφει τη λειτουργία υψηλής ισχύος RFI σε περιβάλλον πολλαπλών τοποθεσιών βάσης
• Ανθεκτικό σε κρούση ραντάρ ASA
• Ανθεκτική βάση από χυτό αλουμίνιο
• Ενσωματωμένο διαφράγμα, TNC Jack.
• IP67 Rated • ¾ "NPT and 1" -14 Marine Mount Compatible
• UV Resistan / Cool Gray για μειωμένη ορατότητα
• Τοποθετείται σε τυπικό σωλήνα έως 1-1 / 2 "
• Σφιγκτήρες στερέωσης από ανοξείδωτο ατσάλι και Dacron

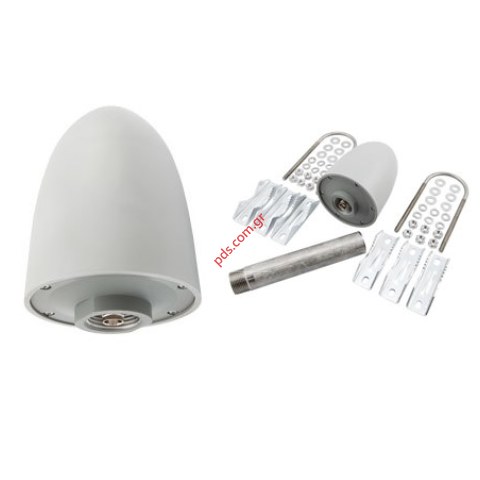

Η κεραία χρονισμού HG-GPGLTIM32-MNT GPS / GLNSS είναι ένα προϊόν επαγγελματικής ποιότητας που χρησιμοποιείται για εφαρμογές προηγμένου χρόνου και συστήματος συχνότητας. Στεγάζεται σε ένα περίβλημα αλουμινίου υψηλής ποιότητας AS-67 με υψηλό αντίκτυπο και είναι κατάλληλο για όλα τα εξωτερικά και θαλάσσια περιβάλλοντα. Περιλαμβάνει σετ από ανοξείδωτο ατσάλι και σφιγκτήρες στερέωσης Dacron.
ConfigurationDesignGPS / GLNSS
Εφαρμογή BandL1Band TypeSingle
DC InjectionCoaxial feed cable center conductor
Τύπος σύνδεσης TNC
Τζακ
Υλικό και PlatingGray
Timing profesional antennas provide accurate reception of satellite timing signals and reference frequencies for use in advanced network applications. These rugged outdoor antennas are suitable for use in harsh environments.

Features

High Selectivity Dual Filter RF Architecture
Impact Resistant ASA Radome; Rugged Die-Cast Aluminum Base
Integrated Bulkhead TNC Jack
IP67 Rating
Mounts to pipe up to 1.5 inches diameter

Application

Network Time Synchronization
Precision frequency reference

Mechanical SpecificationsHousing Plating/ColorGray
Mounting Application¾ in.
NPT 316 SS
Pipe Base Diameter 3.5 in [88.9 mm]
Height 10.38 in [263.65 mm]
Weight 37.17 lbs [16.86 kg]
