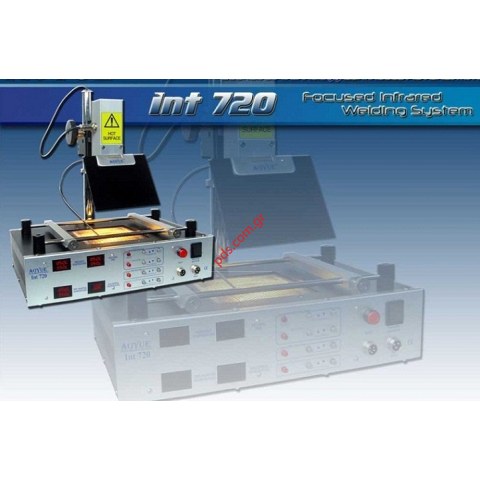

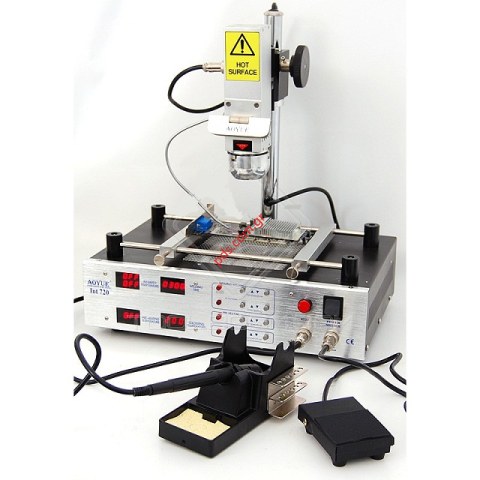

Η αντιστατική σχεδίαση του Aoyue 720 εμποδίζει αξιόπιστα και τα κυκλώματα PCB από την καταστροφή λόγω στατική φόρτιση. Ο έξυπνος υπερύθρου (IR) συγκόλληση "Gun" είναι ιδιαίτερα κατάλληλο για την εστιασμένη θέρμανση για τα συστατικά. Η συσκευή έχει μια μεγάλη προθέρμανση με θήκη υπολογιστή του σκάφους για θέρμανση ομοιόμορφα τα διοικητικά συμβούλια PC για επεξεργασία. Η ψηφιακή οθόνη επιτρέπει την εύκολη ανάγνωση, καθιστώντας το χειρισμό της συσκευής ευκολότερη. Το πιστόλι IR λειτουργεί μέσω διακόπτη ποδιού, έτσι ώστε τα χέρια είναι ελεύθεροι να εργάζονται.
Τρόπος λειτουργίας των υπέρυθρων Aoyue συγκόλληση σταθμούς
Η θέρμανση των στοιχείων οδηγεί από την απορρόφηση der ακτινοβολία IR. Επειδή οι συνδέσεις μετάλλου των συστατικών έχουν μόνο χαμηλή απορρόφηση, πράγμα που σημαίνει ότι αντικατοπτρίζουν την ΙΚ-ακτινοβολία, η θερμότητα πρέπει να μεταφέρεται στα σημεία συγκόλλησης κυρίως πάνω από το ίδιο το στοιχείο, πάνω από την πλακέτα PC το οποίο θερμαίνεται επίσης και μέσω του περιβάλλεται αέρα. Για το λόγο αυτό εργάζεται κανείς με τα δύο σώματα (Προθερμαντήρας από την κάτω πλευρά και IR-φως από την επάνω πλευρά) για τη θέρμανση ή την προθέρμανση ολόκληρη η περιοχή γύρω από το σημείο συγκόλλησης. Η θερμοκρασία των μεμονωμένων συστατικών μπορούν να ποικίλουν σε μεγάλο βαθμό. Η απορρόφηση εξαρτάται από το υλικό και το μήκος κύματος και αυτό με τη σειρά του εξαρτάται από την θερμοκρασία του ψυγείου. Η θέρμανση των μεγάλων και παχύτερο SMDS είναι βραδύτερη από εκείνη του μικρή και λεπτή SMDS.
Η infr-κόκκινο συγκόλληση έχει τις ακόλουθες ευνοημένων και μειονεκτήματα.
Πλεονεκτήματα:
• Η ταυτόχρονη διαδικασία συγκόλλησης με υψηλή απόδοση
• Αποτελεσματική και ιδιαίτερα κατάλληλο για προϊόντα μαζικής παραγωγής
• Εύκολη handlind του IR-μονάδα, φιλική προς το χρήστη
• Θερμοκρασία από τις μεγαλύτερες SMDS (pin count υψηλή VA) είναι το χαμηλότερο
Μειονεκτήματα:
• Θερμοκρασία προφίλ απαραίτητο.
• Θερμοκρασία των μεμονωμένων συστατικών μπορεί να ποικίλει σημαντικά. Μικρά SMDS, για παράδειγμα, ενιαίο ημιαγωγοί μπορούν εύκολα να υπερθερμανθεί.
Τεχνικά χαρακτηριστικά
________________________________________
Ισχύς εισόδου 230 Volt + / -10% / 50 Hz + /-2Hz
Κατανάλωση ισχύος 165W υπερύθρων όπλο
Προθερμαντήρας 400W
Solder σιδήρου 70W
Εύρος θερμοκρασίας 00 ° C-480 ° C (Infrared)
50 ° C-350 ° C (Προθερμαντήρας)
200 ° C-480 ° C (σίδηρο Solder)
Θέρμανση στοιχείο IR (Infrared)
Τάση εργασίας 15 - 24V AC (κολλητήρι)
Προθερμαντήρας 220V/AC
ESD ESD SAFE
Διάσταση της κύριας μονάδας (ΜxΠxΥ) 348 x 242 x 98mm
Βάρος 20 kg
Η Aoyue 720 είναι ένα ευφυές σύστημα Rework ως πρακτικό ως εργαλείο. Μπορεί να χρησιμοποιηθεί για την επεξεργασία μικρών εξαρτημάτων BGA σε κινητά τηλέφωνα τηλέφωνα υπολογιστές, βίντεο, κονσόλες παιχνιδιών κλπ. Χειρισμός και λειτουργία είναι απλά να μάθει να αντιμετωπίζει και ο σταθμός λειτουργεί με ασφάλεια και αποτελεσματικότητα. Ο σταθμός αυτός επιτρέπει εφαρμογές υψηλής επαναλάβει αποδοτικοί για πιο σύγχρονα συστήματα, όπως: περίπτωση των BGAs, SMDS περίπτωση των BGAs, Connectors SMT χωρίς υπερθέρμανση αυτά τα στοιχεία. Η θερμότητα παράγεται με την βοήθεια των υπέρυθρων κυμάτων (IR) και όχι με συμβατικό θερμό αέρα. Η μετακίνηση και η τοποθέτηση των συστατικών μπορεί να επιτευχθεί χωρίς την προστασία ασπίδα ή άλλα εργαλεία becuase καμία ροή αέρα χρησιμοποιείται για συγκόλληση.
Με μέτρηση χωρίς επαφή η συγκόλληση και αποκόλλησης θερμοκρασία καθορίζεται (στο IR-πηγή φωτός και χαλαζία προθερμαντήρα), απλή, γρήγορη και ασφαλής. Αφού επιτυχώς συγκολλημένες έξω περίπτωση των BGAs μπορούν να κολληθούν και πάλι στη θέση του. Δεν χρειάζονται ακριβά ακροφύσια, η μονάδα είναι ολοκληρωμένη και πλήρως λειτουργική. Λόγω της ρύθμισης προθερμαντήρα επιφάνεια υπολογιστή του σκάφους, ο χρήστης αποφεύγει misplacing τα στοιχεία ή τη νόθευση τους. Χρησιμοποιώντας αυτό το σύστημα επαναλάβει είναι τόσο απλή όσο η τοποθέτηση στοιχείων σε μια κενή πλακέτα υπολογιστή. η ενσωματωμένη οθόνη ασπίδα προστατεύει το χρήστη από ακτινοβολία IR.
Εγχειρίδιο
________________________________________
Foot διακόπτη
- Κύρια σταθμός - περιλαμβάνει τεράστια βάση
- PCB κάτοχος - εγκατασταθεί στη συσκευή
- Υπερύθρων όπλο
- Σταθμός Προθέρμανση - πλήρως ενσωματωμένο
