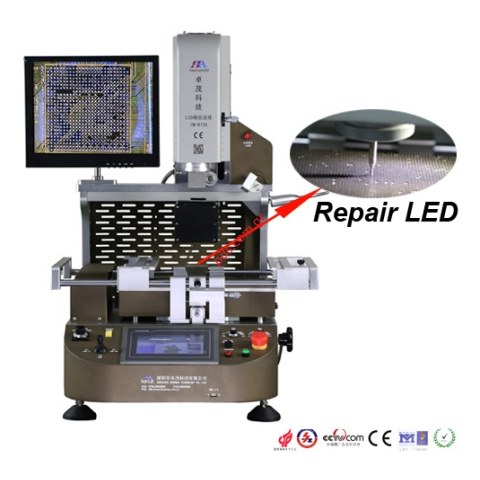

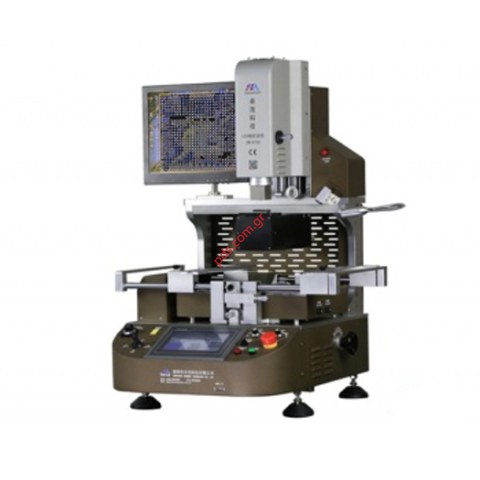

Σταθμός επισκευής νέας τεχνολογίας Automatic ZM-R720 για LED και BGA.
Η αυτοματοποιημένη γραμμή επισκευής που προσφέρουμε προορίζεται για χρήση από εργαστήρια που αναλαμβάνουν περισσότερες από 60 επισκευές το μήνα και επιθυμούν να δραστηριοποιηθούν σε πιο εξειδικευμένες επισκευές όπως led panels, βιομηχανικά PCB, οχήματα, smartphones κτλ.

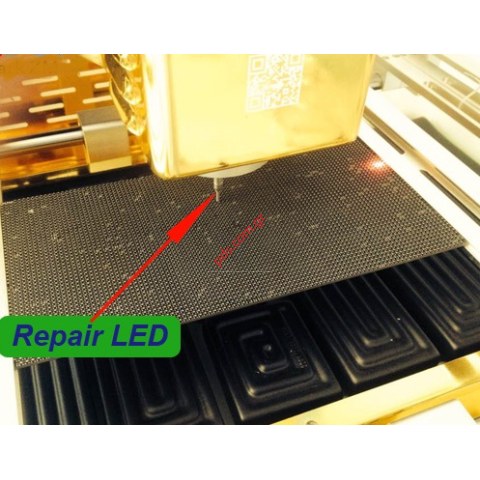

Η λυχνία LED και ο σταθμός BGA Rework ZM R720 είναι κατάλληλο για χάντρες λάμπα LED επισκευή, το μέγεθος των LED μικρο συστατικά όχι λιγότερο από 0,6 * 0,6 χιλιοστά μπορεί να επισκευαστεί. Κατάλληλο για LED χάντρες λάμπα της συσκευασίας ταινία και χύδην υλικών, επίσης τυχόν BGA και τα συστατικά που είναι δύσκολο να αποκατασταθεί. Η λυχνία LED και ο σταθμός BGA Rework ZM R720 χρησιμοποιεί οπτικό σύστημα ευθυγράμμισης υψηλή λύση, ακριβή τοποθέτηση LED συστατικά, εξασφαλίζουν ακριβή τοποθέτηση. Οπτική ευθυγράμμιση ελέγχεται ηλεκτρικά, και μπορεί να περιστρέφεται αυτόματα. Μια τοποθέτηση κεφαλή ενσωματωμένη συσκευή ελέγχου πίεσης είναι τοποθετημένη για την προστασία του PCB. Το LED και Rework Station BGA ZM R720 έρχεται με ένα ενσωματωμένο υπέρυθρο τοποθέτηση λέιζερ για γρήγορη τοποθέτηση του PCB. Η ZM R720 είναι εξοπλισμένο με HIWIN ράγα οδηγό ακριβείας για πάνω και κάτω σύστημα κίνησης, εξασφαλίζουν αξιόπιστη και ακριβή λειτουργία. Το σύστημα υιοθετεί μια πάνω και κάτω ευθυγράμμισης για πάνω και κάτω θέρμανσης. Θέρμανση για διοριστεί τοπική ζώνη αποτρέπει PCB να κιτρινίζουν. Κάτω θερμοσίφωνα πάνω και κάτω μπορεί να ρυθμιστεί με το χέρι προς το ύψος θέρμανσης σε πραγματικό χρόνο. LED και Rework Station BGA ZM R720 διαθέτει κεραμική υπέρυθρη ακτινοβολία για θερμάστρα IR, θέρμανση σταθερά και ομοιόμορφα το οποίο διατηρεί τη ζωή. διεπαφή ανθρώπου-μηχανής έχει πολλαπλούς τρόπους λειτουργίας και την άδεια, συγκόλληση, αποκόλλησης και τοποθέτηση με το χέρι για εύκολο χειρισμό. Η λυχνία LED και ο σταθμός BGA Rework ZM R720 διαθέτει οθόνη αφής υψηλής ανάλυσης, η οποία είναι μέχρι 800 * 600 pixels. Ένα στοιχείο ελέγχου joystick για το σύστημα ευθυγράμμισης χρησιμοποιείται και έτσι δεν υπάρχει ανάγκη για τη ρύθμιση περίπλοκες παραμέτρους. Ένα διπλό μπάλα Delta ρουλεμάν ανεμιστήρα ροής για την παροχή του αέρα χρησιμοποιείται και έτσι δεν υπάρχει ανάγκη για εξωτερική πηγή αέρα. Υιοθετεί ΚΑΠΑ ενότητα 6 καναλιών για το σύστημα ελέγχου της θερμοκρασίας, αυτόματη ρύθμιση PID. θερμαντήρες παρακολούθηση σε πραγματικό χρόνο, όταν συμβεί ατύχημα, οι σχετικοί αισθητήρες θα στείλει σήμα στο PLC, το οποίο θα κλείσει το κανάλι εξόδου και την κατάσταση σφάλματος οθόνη.
Τεχνικές παράμετροι
Συνολική ισχύς - Max 5300W
Ισχύς - AC 220V ± 10% 50/60 Hz
Top θερμάστρα εξουσία - 1200W
Κάτω θερμάστρα εξουσία - 1200W
ισχύς IR - 2700w
Hot θερμοκρασία του αέρα - 400 ℃ (Max)
Προθέρμανση θερμοκρασία - 400 ℃ (Max)
Τοποθέτηση - V-αυλάκι + τοποθέτηση λέιζερ + καθολική φωτιστικό
PCB μέγεθος - Max 410 × 370 χιλιοστά
Προθέρμανση μέγεθος - 370 χιλιοστά × 270 χιλιοστά
Τύπος Chip - BGA, QGN, CSP, POP, QFN, Micro SMD, LED χάντρες λάμπα
μέγεθος chip - Max 80 × 80 χιλιοστά Ελάχιστη 2 × 2 χιλιοστά
Διαστάσεις - L640 × W630 × H900 mm
αισθητήρα θερμοκρασίας - 1pc
Καθαρό βάρος - 70k
Παράδοση 10-20 ημέρες (εργάσιμες) μετά την εξόφληση. Ο εξοπλισμός θα εγκατασταθεί στο εργαστήριο μας για δοκιμή και παραμετροποίηση και μετά θα αποσταλεί με μεταφορική στην έδρα σας. Τα έξοδα αποστολής προς την έδρα σας δεν περιλαμβάνονται (190Ευρώ +ΦΠΑ για όλη την Ελλάδα).
Technical Parameters
Total Power – Max 5300W
Power – AC 220V±10% 50/60 Hz
Top heater power – 1200W
Bottom heater power – 1200W
IR power – 2700W
Hot air temp – 400℃ (Max)
Preheating temp – 400℃（Max）
Positioning – V-groove +laser positioning+ universal fixture
PCB size – Max 410×370 mm
Preheating size – 370mm×270mm
Chip type – BGA, QGN, CSP, POP, QFN, Micro SMD, LED lamp beads
Chip size – Max 80×80mm Min 2×2 mm
Dimensions – L640×W630×H900 mm
Temperature sensor – 1Pc
Net weight – 70k
Colour – White
