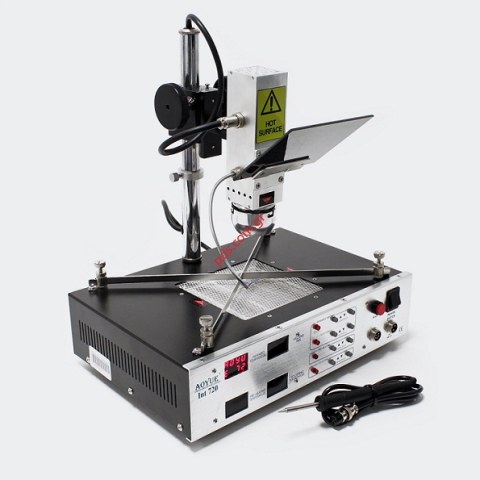

Το αντιστατικό σχεδιασμός του AOYUE 720 αποτρέπει αξιόπιστα PCB και τα κυκλώματα από την καταστροφή εξαιτίας στατικού φορτίου. Η ευφυής υπερύθρων (IR) συγκόλληση "Gun" είναι ιδιαίτερα κατάλληλο για την εστιασμένη heatingof συστατικών. Η συσκευή διαθέτει ένα μεγάλο προθερμαντήρα με τον κάτοχο pc του σκάφους για τη θέρμανση ομοιόμορφα τις πλακέτες να υποβληθούν σε επεξεργασία. Η ψηφιακή οθόνη επιτρέπει την εύκολη ανάγνωση κάνει τον χειρισμό της συσκευής ευκολότερη. Το πιστόλι IR λειτουργεί μέσω του διακόπτη ποδιού, έτσι ώστε τα χέρια είναι ελεύθεροι να εργάζονται.
Η AOYUE 720 είναι ένα ευφυές σύστημα Rework και βολικό ως εργαλείο. Μπορεί να χρησιμοποιηθεί για την επεξεργασία μικρών εξαρτημάτων BGA στα κινητά τηλέφωνα υπολογιστές, τηλέφωνα, κονσόλες βιντεοπαιχνιδιών κλπ Χειρισμός και λειτουργία είναι απλό να μάθει να αντιμετωπίζει με και ο σταθμός λειτουργεί με ασφάλεια και αποτελεσματικότητα. Ο σταθμός αυτός παρέχει τη δυνατότητα υψηλής αποδοτικοί εφαρμογές επαναλάβει για τα περισσότερα σύγχρονα συστήματα, όπως: BGAs, BGAs SMDS, SMT Συνδέσεις χωρίς υπερθέρμανση αυτά τα στοιχεία. Η θερμότητα παράγεται με τη βοήθεια υπέρυθρων κυμάτων (IR) και όχι με τη συμβατική θερμό αέρα. Η μετακίνηση και η διάθεση των συστατικών μπορεί να επιτευχθεί χωρίς την ασπίδα προστασίας ή άλλα εργαλεία becuase δεν υπάρχει ροή αέρα που χρησιμοποιείται για τη συγκόλληση.

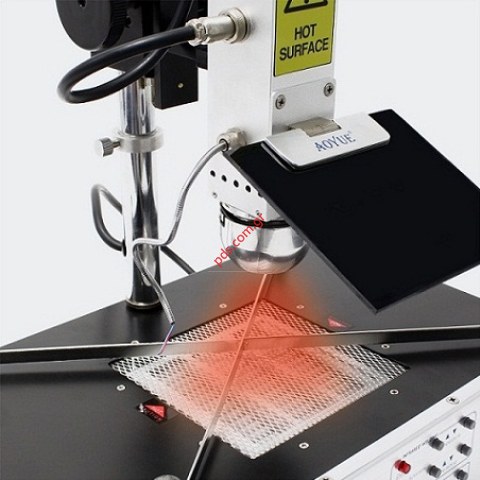

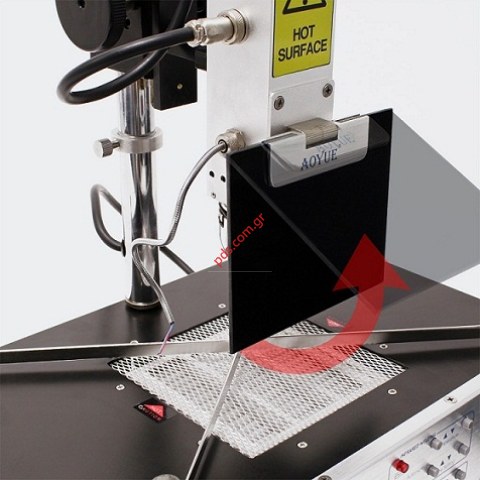

Με τη μέτρηση χωρίς επαφή η θερμοκρασία συγκόλλησης και αποκόλλησης προσδιορίζεται (στο IR-πηγή φωτός και τον προθερμαντήρα χαλαζία), απλή, γρήγορη και ασφαλή. Αφού επιτυχώς συγκολληθεί έξω BGAs μπορεί να συγκολληθεί πάλι στη θέση του. Δεν χρειάζονται ακριβά ακροφύσια, η μονάδα είναι πλήρης και πλήρως λειτουργικό. Λόγω της ρυθμιζόμενης υπολογιστή του σκάφους επιφάνεια προθερμαντήρα ο χρήστης αποφεύγει λάθος μέρος τα συστατικά ή τη νόθευση τους. Χρησιμοποιώντας αυτό το σύστημα επαναλάβει είναι τόσο απλή όσο η τοποθέτηση εξαρτημάτων σε ένα άδειο pc του σκάφους. η ενσωματωμένη ασπίδα οθόνη προστατεύει τον χρήστη από IR-ακτινοβολία.
Τρόπος λειτουργίας των σταθμών AOYUE 720 υπέρυθρες συγκόλλησης Η θέρμανση των στοιχείων προκύπτει από την απορρόφηση der IR-ακτινοβολία. Επειδή οι μεταλλικές συνδέσεις των εξαρτημάτων έχουν μόνο μια χαμηλή απορρόφηση, πράγμα που σημαίνει ότι αντανακλά την ακτινοβολία IR, η θερμότητα πρέπει να μεταφέρονται στα σημεία συγκόλλησης, κυρίως πάνω από το ίδιο το στοιχείο, πάνω από την πλακέτα που είναι επίσης θερμαίνεται και μέσω της περιβάλλεται αέρα. Για το λόγο αυτό εργάζεται κανείς με τα δύο σώματα (Προθερμαντήρας από την κάτω πλευρά και IR-φως από την άνω πλευρά) για τη θέρμανση ή την προθέρμανση του ολόκληρο γύρω περιοχή του σημείου συγκόλλησης. Η θερμοκρασία των μεμονωμένων συστατικών μπορεί να ποικίλει σε μεγάλο βαθμό. Η απορρόφηση εξαρτάται από το υλικό και το μήκος κύματος και αυτό με τη σειρά του εξαρτάται από την θερμοκρασία του ψυγείου. Η θέρμανση των μεγάλων και παχύτερο SMDS είναι βραδύτερη από εκείνη του μικρό και λεπτό SMDS. Η infr-κόκκινο συγκόλλησης έχει τα ακόλουθα ευνοημένων και μειονεκτήματα. Πλεονεκτήματα: • Ταυτόχρονη διαδικασία συγκόλλησης με υψηλή απόδοση • Αποτελεσματική και ιδιαίτερα κατάλληλο για προϊόντα μαζικής παραγωγής • Εύκολη handlind της IR-μονάδα, φιλική προς το χρήστη • Θερμοκρασία από τις μεγαλύτερες SMDS (ICs Ο υψηλός αριθμός pin) είναι η χαμηλότερη Μειονεκτήματα: • Το προφίλ της θερμοκρασίας απαραίτητο. • Θερμοκρασία από τα μεμονωμένα συστατικά μπορεί να διαφέρουν σημαντικά. Μικρές SMDS, για παράδειγμα, ενιαίο ημιαγωγών μπορεί να υπερθερμανθεί εύκολα.
|
Power input
|
230 Volt +/-10% / 50 Hz +/-2Hz
|
|
Power consumption
|
Infrared Gun 165W
Preheater 400W

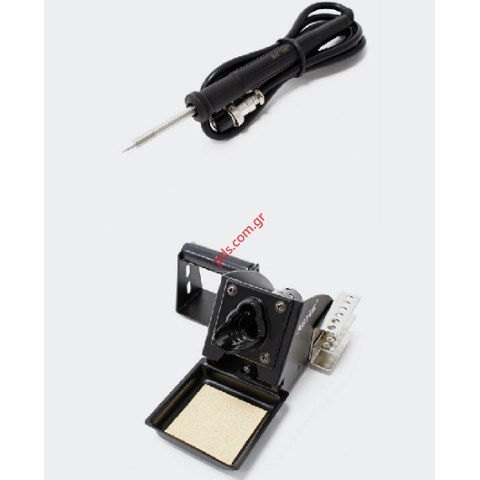

Solder iron 70W
|
|
Temperature range
|
00°C-480°C (Infrared)
50°C-350°C (Preheater)
200°C-480°C (Solder iron)
|
|
Heating element
|
IR (Infrared)
|
|
Working voltage
|
15 - 24V AC (soldering iron)
Preheater 220V/AC
|
|
ESD
|
ESD SAFE
|
|
Dimension of the main unit (LxWxH)
|
348 x 242 x 98mm
|
|
Weight
|
20 kg
|
Περιλαμβάνονται τα : 1 Διακόπτη ποδιών, 1 κεντρικό σταθμός (ολόκληρο το σύστημα), 1 κεντρική μονάδα προθέρμανσης (πλήρως ενσωματωμένο),
