Συστήματα Υπερυθρων Infrared BGA

Μεταλική βάση για επανασυγκόληση σφαιρίδιων BGA Stencil XBOX360 GPU 0.60 mm.
Features:
- sure fixing of the chip for the reballing
- Delivery with stencils
- sure and clean reballing with a low cost expenditure.

Θα λάβετε ένα αισθητήρα θερμοκρασίας Β + Γ από AOYUE κατάλληλο για συγκόλληση σταθμό Infrarred 732 Quartz (IR), Quartz (IR) Προθερμαντήρας 853Α ++

Ανταλακτικό καλώδιο Aoyue 732 IR version (A) με τον αισθητήρα της θερμοκρασίας 4 pin connector.

Βάση ακροφύσιο για AOYUE IR σταθμό υπερύθρων Soldering Station Int732.
Hot Air Nozzles BGA for AOYUE 732
Aoyue-Modell Aoyue H4141A
IC-Case BGA 40x40 mm
Nozzle-Dimension 41x41 mm
Compatible Aoyue stations Int732 Quartz (IR)
1Compatible Aoyue stations Aoyue Int732 Quartz (IR)

Βάση ακροφύσιο για AOYUE IR σταθμό υπερύθρων Soldering Station Int732.
Hot Air Nozzles BGA for AOYUE 732
Aoyue-Modell Aoyue H4545A
IC-Case BGA 44x44 mm
Nozzle-Dimension 45x45 mm
Compatible Aoyue stations Int732 Quartz (IR)
Compatible Aoyue stations Aoyue Int732 Quartz (IR)

Βάση ακροφύσιο για AOYUE IR σταθμό υπερύθρων Soldering Station Int732.
Hot Air Nozzles BGA for AOYUE 732
Aoyue-Modell Aoyue H2828A
IC-Case BGA 27x27 mm
Nozzle-Dimension 28x28 mm
Compatible Aoyue stations Int732 Quartz (IR)
1Compatible Aoyue stations Aoyue Int732 Quartz (IR)

Βάση ακροφύσιο για AOYUE IR σταθμό υπερύθρων Soldering Station Int732.
Hot Air Nozzles BGA for AOYUE 732
Aoyue-Modell Aoyue H1919A
IC-Case BGA 18x18 mm
Nozzle-Dimension 19x19 mm
Compatible Aoyue stations Int732 Quartz (IR)
1Compatible Aoyue stations Aoyue Int732 Quartz (IR)

Ανταλακτική λάμπα υπερύθρων για BGA Rework Station T-862 or T-862++.
Diameter: 50mm.
AC/DC 12V 100W.
Compatible with: Tai'an Puhui T862, T862++ BGA machine

Το στοιχείο IR-θέρμανσης θα πρέπει να αντικατασταθεί εάν έχει φθαρεί ή σπάσει. Στις περισσότερες περιπτώσεις, κατεστραμμένα elemens θέρμανση αποδυναμώσει γρήγορα την απόδοση της παραγωγής θερμότητας.

Διαστάσεις: 75 x 73 x 45 χιλιοστά
Βάρος [kg]: 0,142
Ισχύς: 500 W
Εύρος θερμοκρασίας: Υπέρυθρες: 0-480 ° C
Συμβατό AOYUE σταθμοί: AOYUE 732
Στοιχείο θέρμανσης: Προθερμαντής IR - Infrared 500W

Ρυθμιζόμενη επιτραπέζια βάση PDS 618 για στήριξη βραχίονα σταθμού επισκευής υπερύθρων, θερμού αέρα
Large working space and wide range of fine height adjustment.
Suited for meticulous reworking when combined with models 968, 768, 899, 853 and other apparatus.

Platform Dimension:
250 x 350mm
Main Height Adjustment:
300mm
Fine Height Adjustment:
100mm
Weight:
3.1 kg

Το πάνω εξάρτημα με την αντίσταση του χαλαζία προθερμαντήρα Aoyue 732 αν έχει υποστεί βλάβη, θα λάβετε εδώ ένα πρωτότυπο σύστημα θέρμανσης το οποίο περιλαμβάνει ένα IR-θερμαντικό στοιχείο ως ανταλλακτικό για εύκολη αντικατάσταση τους.
Το IR-θερμαντικό στοιχείο πρέπει να αντικατασταθεί εάν έχει υποστεί ζημιά ή έχει σπάσει. Στις περισσότερες περιπτώσεις, κατεστραμμένα elemens θέρμανσης αποδυναμώσει ταχέως την αποτελεσματικότητα της παραγωγής θερμότητας.

Τύπος: c73220v
Μέγεθος: 83 x 77 χ 250 mm
Κατανάλωση ισχύος 500 W
Τύπος του θερμαντικού στοιχείου IR (υπέρυθρο)
Σύνδεση: 5-πολική υποδοχή
Συνδέσεις: 1 x 4-πόλων (για αισθητήρα θερμοκρασίας)
Εύρος θερμοκρασίας 00 ° C - 480 ° C
Μήκος καλωδίου: 1 m
Κατάλληλο για AOYUE 732 IR
Βάρος 0.570 kg

Ο νέος προθερμαντήρας AOYUE 853Α++ λειτουργεί με ένα γρήγορο θερμαντικό στοιχείο Quartz IR (υπέρυθρες), η οποία είναι εύκολα και συνεχώς ρυθμιζόμενος / adjustable.Η απαλή και ομοιόμορφη θέρμανση εμποδίζει την πλακέτα τυπωμένου κυκλώματος από το να παραμορφωθεί, υπερθερμανθεί ή υποστεί ζημιά. Μια μεγάλη ψηφιακή οθόνη με επιλογές εμφάνισης της επιτρέπει να παρακολουθεί τις επιλεγμένες ρυθμίσεις.
Το σύστημα προθέρμανσης με συνολική θερμική ισχύ 500 Watt και ένα ρυθμιζόμενο εύρος θερμοκρασίας από 80 ° C έως 380 ° C παρέχει όλα όσα είναι απαραίτητα για την εργασία στον υπολογιστή συμβούλια ή επισκευή τους. Ακριβείς τιμές θερμοκρασίας μπορεί να μετρηθεί οποιαδήποτε στιγμή με τη βοήθεια του εξωτερικού αισθητήρα διπλής θερμοκρασίας.
Ρυθμίσεις ώρας και η θερμοκρασία μπορούν να αποθηκευτούν και στη συνέχεια να τρέξει ως αυτοματοποιημένα προγράμματα, λόγω του προφίλ του χρήστη. Επιπλέον, το σύστημα προθέρμανσης προσφέρει τρία προκαθορισμένα επαναλάβει προγράμματος (έλεγχος / θερμοκρασίας χρόνο) για να ταιριάζουν σε διαφορετικές εφαρμογές.
Σχεδόν όλες οι πλακέτες κυκλωμάτων μπορεί να καθοριστεί με ασφάλεια και εργάστηκε ως βάση λόγω του ολοκληρωμένου κατόχου του σκάφους. Αυτό το ευέλικτο σύστημα επιτρέπει στο χρήστη να καθορίσει τριγωνικό και στρογγυλά πίνακες χωρίς δυσκολίες.

Σταθμός αποκόλλησης για συντήρηση και επισκευή φορητού υπολογιστή, κινητών τηλεφώνων και συναφών ειδών.


ΧΡΗΣΕΙΣ:
1, Κατάλληλο για μια ποικιλία συστατικών και συγκόλληση, όπως: SOIC, CHIP, QFP, PLCC, BGA, κλπ.
2, Μπορεί να χρησιμοποιηθεί για θερμική συρρίκνωση, ξήρανση, επιπλέον να ζωγραφίσει, επιπλέον προς το ιξώδες, απόψυξης, προθέρμανση, πλαστικό συγκόλλησης, κλπ.

Η Aoyue 883A Προθερμαντής λειτουργεί με ένα γρήγορο Quartz IR (υπέρυθρο) θερμαντικό στοιχείο που μπορεί να ρυθμιστεί συνεχώς. Το pc του σκάφους κατόχου (ρυθμιζόμενο) κατάλληλο για διαφορετικούς τύπους pc-boards περιλαμβάνεται στην παράδοση και εξασφαλίζει εύκολη και ασφαλή στερέωση του κυκλώματος. Λόγω των 3 ​​επιλογής τρόπων λειτουργίας και την υπέρυθρη τεχνολογία οι ίδιες εργασιακές συνθήκες μπορεί να διατηρηθεί όλο το χρόνο επιτρέποντας ένα σταθερό καλό αποτέλεσμα. Η μεγάλη ψηφιακή οθόνη διευκολύνει ένα καλό έλεγχο του επιλεγέντος τρόπου λειτουργίας οφείλεται σε ένα μεγάλο αριθμό επιλογών εμφάνισης. Ασφαλής εργασία με μεγάλους πίνακες pc είναι δυνατή λόγω της μεγάλης επιφάνειας προθερμαντήρα, καθώς και ένα επιπλέον αισθητήρα tempertaure (δύο εσωτερικά, δύο εξωτερικούς αισθητήρες, που είναι ελεύθερα τοποθετημένα και μπορούν να ερωτηθούν ξεχωριστά). Μπορείτε να ορίσετε επιπλέον οι «αιχμές θέρμανσης" εκκίνησης με ορισμένες αξίες θερμοκρασίες σε ορισμένα χρονικά διαστήματα.
CE, ROHS, ESD SAFE

Ο σταθμός Rework υπερύθρων Achi IR6500 /HR6000 είναι δύο ζώνες θερμοκρασίας BGA, και το top-1200W είναι κεφαλή ζεστού αέρα και το κάτω-800W είναι υπέρυθρη θέρμανση, Η χρήση είναι για επισκευή κινητών τηλεφώνων, πλακέτες PCB, τσιπ BGA 5*5~55*55 η ελάχιστη απόσταση τσιπ είναι 0,15mm, βάρος 16kg, 470×430×470mm.


περιγραφή προϊόντος
Σταθμός επανεπεξεργασίας H6000 φθηνού θερμού αέρα BGA
1)Το φθηνότερο μοντέλο ζεστού αέρα
2) Επάγγελμα για κινητά και xBox reworking

Σταθμός επανεπεξεργασίας SC H6000 φθηνού θερμού αέρα BGA

Το HR6000 είναι ένας σταθμός επανεπεξεργασίας BGA δύο ζωνών θερμοκρασίας και το πάνω μέρος είναι κεφαλή ζεστού αέρα και το κάτω μέρος είναι θερμαντήρας υπέρυθρης ακτινοβολίας.

Το HR6000 έχει σχεδιαστεί από μια εξαιρετική ομάδα με πολύ έμπειρους τεχνικούς από το Ηνωμένο Βασίλειο που έκαναν επανεπεξεργασία BGA για 8 χρόνια, θα είναι σίγουρα πιο φιλικό προς τους χρήστες.

Το Scotle HR6000 έχει σχεδιαστεί για επισκευή κινητών τηλεφώνων, xBox και άλλων ηλεκτρονικών ειδών ευρείας κατανάλωσης με μη μεγάλες πλακέτες PCBA.

Έχουμε 110V και 220V HR6000 για την επιλογή σας.

Οι τεχνικές λεπτομέρειες του HR6000 είναι οι παρακάτω:

Συνολική ισχύς 2000W
Κορυφαία θερμάστρα 800W
Κάτω θερμάστρα 1200W
Ισχύς AC220V± 10%/AC110V± 10% 50/60Hz
Διαστάσεις Μ470× Π370× Υ500 mm
Τοποθέτηση V-groove, υποστήριξη PCB μπορεί να ρυθμιστεί σε X, Ydirection με εξωτερικό γενικό εξάρτημα
Έλεγχος θερμοκρασίας Θερμοστοιχείο K (Αισθητήρας Κ) Κλειστός βρόχος
Ακρίβεια θερμοκρασίας ± 2 μοίρες
Μέγεθος PCB Μέγιστο 300mm*300mm Min20mm*20mm
CHIP BGA 5*5~55*55
Ελάχιστη απόσταση chip 0,15 mm
Καθαρό βάρος Περίπου 14,5KG



Τα κύρια χαρακτηριστικά του IR HR6000 είναι τα παρακάτω:



1. Είναι σχέδιο δύο θερμοκρασιών και η κορυφή είναι κεφαλή ζεστού αέρα και το κάτω μέρος είναι κεφαλή υπέρυθρης ακτινοβολίας. Οι δύο ζώνες θερμοκρασίας ελέγχονται ανεξάρτητα με ελεγκτή υψηλής ακρίβειας.

2. Το HR6000 μπορεί να αποθηκεύσει προφίλ θερμοκρασίας 10 ομάδων. Και μπορεί να ρυθμίσει 8 τμήματα ράμπα προς τα πάνω και 8 τμήματα σταθερή θερμοκρασία.

3. Το HR6000 εφαρμόζει θερμοστοιχείο υψηλής ακρίβειας τύπου k με έλεγχο κλειστού βρόχου και είναι επίσης αυτόματο σύστημα αντιστάθμισης θερμοκρασίας. Και ο εξωτερικός αισθητήρας θερμοκρασίας μπορεί να βοηθήσει στην ανάλυση και την πιστοποίηση των παραμέτρων θερμοκρασίας του πραγματικού προφίλ θερμοκρασίας.

4. Με το PLC και τη μονάδα θερμοκρασίας, το HR6000 μπορεί να διατηρήσει την απόκλιση θερμοκρασίας εντός ± 2 μοιρών.

5. Το HR6000 χρησιμοποιεί αφαιρούμενο εξάρτημα σχεδίασης V-groose που κάνει την πλακέτα PCB διαφορετικών μεγεθών να τοποθετείται εύκολα, γρήγορα και με ασφάλεια.

6. Το HR6000 είναι επίσης εξοπλισμένο με γενικό αφαιρούμενο πόλο που μπορεί να προστατεύσει το PCBA από παραμόρφωση και επίσης μπορεί να αποφύγει την καταστροφή των γύρω εξαρτημάτων. Επιπλέον, είναι κατάλληλο για ακανόνιστη πλακέτα PCB με διαφορετικά μεγέθη BGA.

7. Το HR6000 είναι εξοπλισμένο με διαφορετικά ακροφύσια θερμού αέρα από κράμα για επανεπεξεργασία διαφορετικού μεγέθους BGA και αυτά τα ακροφύσια θερμού αέρα μπορούν να περιστραφούν σε 360 μοίρες που είναι πολύ εύκολο να εγκατασταθούν, να τοποθετηθούν και να αντικατασταθούν.

8. Το HR6000 είναι με λειτουργία συναγερμού που θα βουίζει όταν πρόκειται να τελειώσει η συγκόλληση ή η αποκόλληση.

9. Μετά την ολοκλήρωση της συγκόλλησης ή της αποκόλλησης, υπάρχει μεγάλος ανεμιστήρας εγκάρσιας ροής για την ψύξη του PCB που μπορεί να αποτρέψει την παραμόρφωση του PCB και να φτάσει στο αποτέλεσμα της συγκόλλησης.

10. Το HR6000 είναι εξοπλισμένο με διακόπτη έκτακτης ανάγκης και συσκευή προστασίας αυτόματης απενεργοποίησης σε περίπτωση έκτακτης ανάγκης.

Rework Station SMD Yaxun 862d Σταθμός υπερύθρων για συγκόλληση αποκόληση εξαρτημάτων.

Χαρακτηριστικά:
1.Η υπέρυθρες ακτίνες για την ανάπτυξη της ανεξαρτησίας έκδοση διαλύει την τεχνική συγκόλλησης
2. Ο στόχος υπέρυθρη θερμότητα, η δύναμη διείσδυσης είναι ισχυρή, η συσκευή υποφέρει από την θερμιδική blance, σπάζοντας το παραδοσιακό ζεστό αεράκι
Αποσυναρμολογήστε το σώμα της μηχανής συγκόλλησης μονάδα διαβίωσης θέρμανση, ισχυρή ελάττωμα σε βομβαρδισμό στον τομέα της ενέργειας.
3. Η λειτουργία είναι εύκολη, σκέψης κάνει μια μέρα αυτό η εκπαίδευση μπορεί αμέσως πλήρη και όλες τις ενότητες.
4. Δεν έχουν την ανάγκη να διαλύσει τη θεραπεία συγκόλληση να έχει, αυτή η μηχανή μπορεί να διαλύσει ένα all ενότητες.
5. Αυτό το μηχάνημα έχει ένα προ-θέρμανση ήλιο φάσμα perheating 120 * 120 mm.
6. Υπέρυθρες ακτίνες θερμαίνει το κανένα θερμιδική τη ρομαντική κίνηση, δεν μπορεί να επηρεάσει την μικρή περιφερειακή ενότητα. εφαρμοστά όλα ενότητας, είναι η ενότητα των μικρο BGA ιδιαίτερα.
7. Η υπέρυθρη θερμότητα, διαλύει το κατ 'έξω η αύρα της ειδικής θερμότητας στη συγκόλληση στερεί γρήγορο διπλό, διότι υποφέρουν το θερμιδικό ποσοστό αποτυχίας της συσκευής για τη μείωση consumedly.
8. Πλήρεις αριθμούς οθόνη LED λειτουργίας.
9. Η ολόκληρη λειτουργία υποφέρει τον έλεγχο της CPU.

Προδιαγραφή:
1. Τάση τροφοδοσίας: 220V AC
Κατανάλωση 2. Ισχύς: 1200 W (Max.)
3. Αντλία: Brusheless αέρα όπλο Μηχανή
4. Περιοχή Προθέρμανση: 120 * 120 mm (max.)
5. Διαρροή τάσης Iron tip: <0,5 mV
6. Standard άκρη σιδήρου: AT-900M
7. Ζεστό θερμοκρασία αέρα: 100 έως 480C
8. Θερμοκρασία στην άκρη του σιδήρου: 200 έως 480C
9. Βάρος: περίπου 11 Κιλό με Συσκευασία

Το πακέτο περιλαμβάνει:
1. Σούπερ YAXUN 862d
2. υπερύθρων ακτίνων συσκευή
3. υπερύθρων υποστήριξη εξοπλισμού
4. φυσητήρας HOT ΑΞΟΝΑ Τύπου B (μηχανοκίνητα)
5. κάτοχος πυροβόλο όπλο θερμότητας
6. συγκόλληση σιδήρου κάτοχος
7. κολλητήρι
8. Κολλητήρι Αφρός
9. διαθέτει 3 μονά Ακροφύσια

Ο Σταθμός Aoyue Int. 732 συνδέει ένα μεγάλο προθερμαντήρα με υψηλής ισχύος θερμαντήρα χαλαζία (Gun) και μη συγκολλητικό σταθμό χωρίς μόλυβδο.

Με αυτόν τον σταθμό είναι δυνατή η εκτέλεση 3 τύπων επισκευών σε σταθμούς παιχνιδιών.

• Με τον αισθητήρα εσωτερικής θερμοκρασίας μπορείτε να αναποδογυρίσετε ή να αναλύσετε ήδη ήδη συγκολλημένα chipsets
• Με τον εξωτερικό αισθητήρα θερμοκρασίας μπορείτε να ελέγχετε τον εαυτό σας με το χέρι
• Η διαδικασία αυτόματης ανανέωσης μπορεί επίσης να χρησιμοποιηθεί από τον χρήστη.

Μέσω αισθητήρων, οι οποίοι μπορούν να συνδεθούν με το PCB, είναι δυνατός ένας ακριβής έλεγχος της θερμοκρασίας, γεγονός που μειώνει τις ζημιές που προκαλούνται από την PCB λόγω θερμοκρασίας.
Δύο αισθητήρες χρησιμοποιούνται για την παρακολούθηση και τον έλεγχο της θερμοκρασίας, ένας άλλος αισθητήρας χρησιμεύει για την παρακολούθηση άλλων περιοχών του PCB, που ενδεχομένως περιέχουν εξαρτήματα ευαίσθητα στη θερμοκρασία.

Ο χαλαζιακός προθερμαντήρας μεγέθους 310x310mm με 1500Watt μειώνει την παραμόρφωση του πλαισίου PCB. Το Quartz-Gun μεγέθους 60x60mm λειτουργεί αξιόπιστα με 500Watt για τη συγκόλληση των BGAs.

Το σύστημα είναι εξοπλισμένο με το νέο σύστημα συγκράτησης PCB Bord από την Aoyue, αυτή η βάση πολλαπλών σημείων διαθέτει εννέα ασφαλείς βίδες για να συγκρατούν σταθερά τα διαφορετικά μεγέθη του σκάφους.

Το σύστημα είναι ελεγχόμενο από την CPU και διαθέτει μια ψηφιακή οθόνη που είναι εύκολη στη χρήση. Η συσκευή διαθέτει ενσωματωμένη προστασία υπερθέρμανσης που περιορίζει τη θερμοκρασία. Το σύστημα περιορίζει αυτόματα την αύξηση της θερμοκρασίας (βιομηχανικό πρότυπο), αυτό ανέρχεται μόνο σε 3 ° C ανά δευτερόλεπτο. Αυτό ελαχιστοποιεί τις ζημιές των ευαίσθητων ηλεκτρονικών εξαρτημάτων και εξασφαλίζει μια καθαρή διαδικασία λειτουργίας.

Λειτουργία των σταθμών συγκόλλησης υπερύθρων Aoyue

Η θέρμανση των συστατικών προκύπτει από την απορρόφηση της IR ακτινοβολίας. Επειδή οι μεταλλικές συνδέσεις των εξαρτημάτων έχουν χαμηλή απορρόφηση, δηλαδή αντανακλούν την ακτινοβολία IR, η θερμότητα πρέπει να μεταφερθεί στα σημεία συγκόλλησης κυρίως πάνω στο ίδιο το εξάρτημα, πάνω από την πλακέτα Η / Υ που επίσης θερμαίνεται και ο περιβάλλοντος αέρας . Για το λόγο αυτό, εργάζεται και με τα δύο θερμαντικά σώματα (Προθερμαντήρας από την κάτω πλευρά και υπέρυθρο φως από την πάνω πλευρά), για θέρμανση ή προθέρμανση ολόκληρης της γύρω περιοχής του σημείου συγκόλλησης. Η θερμοκρασία των μεμονωμένων εξαρτημάτων μπορεί να ποικίλει σημαντικά. Η απορρόφηση εξαρτάται από το υλικό και το μήκος κύματος και αυτό με τη σειρά του εξαρτάται από τη θερμοκρασία του ψυγείου. Η θέρμανση μεγάλων και παχύτερων SMD είναι βραδύτερη από αυτή των μικρών και λεπτών SMD.

Υιοθετήστε υπέρυθρη τεχνολογία συγκόλλησης η οποία είναι ανεξάρτητη εξερεύνηση.
2. Χρησιμοποιήστε υπέρυθρη θερμότητα, είναι εύκολο να κοπεί, ποσοστό θερμικής διάτρησης μηχανή παράδοση συγκόλλησης με σιρόκος.
3. Εύκολα operate.Just ανάγκη μίας ημέρας training.Can λειτουργία του μηχανήματος.
4. Δεν χρειάζονται εργαλεία συγκόλλησης, μπορεί να συγκολλήσει όλα το στοιχείο της 15x15-35x35mm.
5. Αυτό το μηχάνημα έχει 650W θέρμανση system.widely να 120x120mm.
6. Υπέρυθρη θέρμανση δεν έχουν σιρόκος ροή. Μην χτυπάτε περίμετρο scomponent. Μπορεί να είναι κατάλληλα για το σύνολο του προϊόντος, ιδιαίτερα συστατικό Micro BGA.

Συγκόλληση σταθμό YX862D ++, tn σύγχρονες υπέρυθρες συγκόλλησης. YX862D ++ χρησιμοποιείται σε διαδικασίες συγκόλλησης μετάλλων, όπως τα τσιπ BGA, mikroBGA, QFP, plss, SOIC.

Συγκόλληση σταθμό YX862D ++ έχει άριστες τεχνικές λύσεις, υψηλή λειτουργικότητα με την ευκολία χρήσης. Διαθέτει άνετο αρπάγης κενού, για την ασφαλή και ακριβή αφαίρεση, η τοποθέτηση των ηλεκτρονικών εξαρτημάτων, ανεξάρτητα από τη θερμοκρασία. Υπέρυθρο είναι εξοπλισμένο με ένα στερεό, σταθερό, ακριβής βάση για τα στοιχεία της υπηρεσίας τοποθέτηση.

Το κιτ περιλαμβάνει πιστόλι υπέρυθρη θερμάστρα, ένα πυροβόλο όπλο θερμότητας, κολλητήρι.

Η πρόσοψη διαιρείται σε τέσσερα μέρη, έχει επίσης μια ψηφιακή οθόνη.

Τεχνικά δεδομένα:

Τροφοδοσία: 220V
σύστημα θέρμανσης επιτρέπει την θέρμανση σε 650W
Το εύρος θερμοκρασιών λειτουργίας που χρησιμοποιείται 100-450 ° C
Το μέγιστο πλάτος της πλάκας 120x120mm.

ADVANCED REWORK REFLOW SOLDERING STATION.
BGA/IRDA/IFR/SMD/SMT WELDER.
IT DOES CHIPS UNTIL 35mm, TOPS 40mm WITHOUT LENSES AND 50mm FROM SURFACE. THE PLATE IS 120 * 120mm the equipment is SOLDERING IRON, IRDA HEATING PLATE AND INFRARED BEAM ONLY. IS MIDDLE CLASS PRICE, BUT WILL HAVE LENSES ON THE BOTTOM OF THE BEAM. HAS 2 LENSES TO GRADUATE TEMPERATURES. THIS MACHINE DOES YOUR HEATING SOLDERING , LAPTOPS, MEDIUM BOARDS AND ALL THE MINI ONES.

Σταθμός υπέρυθρης τεχνολογίας T890 Puhui BGA επισκευής πλακετών.
Χαρακτηριστικά:
1. Αυτό το μηχάνημα έχει την ισχυρή και τέλεια επιλογή λειτουργίας, με οκτώ κύματα θερμοκρασία στο λογισμικό μνήμης, μπορείτε να επιλέξετε το σωστό κύμα θερμοκρασία σύμφωνα με το κολλήσεις / ξεκολλησης εργασίας.
2.Intelligent θέρμανση κύμα θερμοκρασία, μπορεί να επιτύχει κολλήσεις / ξεκολησης αυτόματα.
3. Τρισδιάστατο ρυθμιζόμενο φωτιστικό σώμα, χρησιμοποιούν φως λέιζερ, κατάλληλα για αποσυγκόληση απο οποιαδήποτε γωνία συστατικά.
4. PID έξυπνο έλεγχο της θερμοκρασίας μπορεί να αποφύγει το IC βλάβη λόγω της συνεχούς ή γρήγορα ζέσταμα.
5. Αυτό το μηχάνημα έχει ένα σούπερ καυτό σύστημα τήξης, χρησιμοποιούν υπέρυθρη τεχνολογία συγκόλλησης που έχει αναπτυχθεί ανεξάρτητα, η θερμότητα είναι εύκολο να τρυπηθεί και να διανέμει ομοιόμορφα, μπορεί να ταιριάζει σε μια ποικιλία από υπολογιστή, φορητό υπολογιστή, παίζουν BGA σταθμού συστατικά, ειδικά σε Northbridge / Southbridge chipset του υπολογιστή.
6. Φιλικό λειτουργία ανθρώπου-μηχανής διεπαφή , τέλεια οθόνη LCD, μπορείτε να παρακολουθήσετε την όλη διαδικασία επισκευής πολύ καθαρά.
7. Εργονομικός σχεδιασμός, πρακτική και εύκολα να χειριστεί. Καλή ποιότητα κατασκευής, αλλά την ίδια στιγμή ελαφρού βάρους και ένα μικρό μέγεθος επιτρέπει την Τ-890 να είναι εύκολα πάγκο τοποθετημένο, μεταφέρονται ή αποθηκεύονται

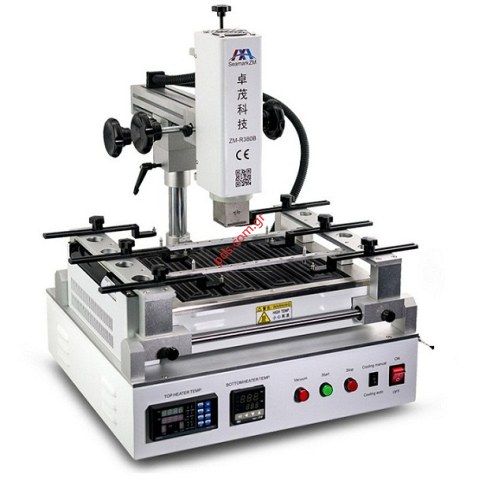

Το ZM R380B είναι ένα BGA Rework Station ιδανικό για επισκευές μητρικών πλακετών laptop, desktop, server boards, βιομηχανικών πλακετών H/Y, παχνιδομηχανών Playstation/XBox, πλακετών τηλεπικοινωνίας, τηλεοράσεων και άλλων μεγάλων κυκλωμάτων που βασίζονται σε BGA chip.

Πρόκειται για ειδική παραγγελία με ενσωματωμένη ηλεκτρική αντλία, ενισχυμένα καλώδια στο εσωτερικό του station, κεραμικούς συνδέσμους για μεγαλύτερη αντοχή στην συνεχή λειτουργία, και κεραμικά στοιχεία κατασκευασμένα στην TAIWAN.
Λόγω της συνολικής αναβαθμισμένης έκδοσης, το συγκεκριμένο μοντέλο BGA Station, εντάσσεται στα HIGH PREMIUM μοντέλα της ZHUOMAO, εξού και το λευκό/κρεμ χρώμα, το οποίο φέρουν αποκλειστικά και μόνο τα ποιοτικά μοντέλα της εταιρίας.
Η HIgh premium γραμμή επισκευής που προσφέρουμε προορίζεται για χρήση από εργαστήρια που τώρα εισέρχονται στο χώρο των επισκευών PCB και επιθυμούν μια οικονομική λύση. Το πακέτο προορίζεται περισσότερο για επισκευές με τη μέθοδο reflow και αντικατάστασης BGA chip.
Στο πλαϊνό μέρος όπου στήνεται η μητρική, υπάρχει ένας ισχυρός ανεμιστήρας ψύξης, ο οποίος μπορεί να κρυώσει ταχύτατα την μητρική μετά την επισκευή, ούτως ώστε να μην υπάρχουν στραβώματα και άλλες δυσμορφίες στο PCB.
Με τους δύο ακριβέστατους αισθητήρες θερμοκρασίας, έχετε πάντα τον έλεγχο των πραγματικών θερμοκρασιών που παράγει το ZM R380B και είστε σίγουροι για την ομαλή διαδικασία της επισκευής reflow/reballing που πραγματοποιείτε εκείνη τη στιγμή.
Με τους δύο ακριβέστατους αισθητήρες θερμοκρασίας, έχετε πάντα τον έλεγχο των πραγματικών θερμοκρασιών που παράγει το ZM R380B και είστε σίγουροι για την ομαλή διαδικασία της επισκευής reflow/reballing που πραγματοποιείτε εκείνη τη στιγμή.
Το ZM R380B σας προσφέρει στα παρελκόμενα 2 ράγες πολλών θέσεων όπου βιδώνουν τα υποστυλώματα σχήματος “V” για να υποστηρίξουν το PCB από το να κάνει κοιλιές ή να υποστεί λοιπές δυσμορφίες κατά την επισκευή του.
Το ZM R380B σας προσφέρει στα παρελκόμενα 2 ράγες πολλών θέσεων όπου βιδώνουν τα υποστυλώματα σχήματος “V” για να υποστηρίξουν το PCB από το να κάνει κοιλιές ή να υποστεί λοιπές δυσμορφίες κατά την επισκευή του.
Το ZM R380B έχει αντιστάσεις προθέρμανσης στο κάτω μέρος του, ενώ στο επάνω μέρος υπάρχει ακροφύσιο θερμού αέρα. Οι δύο πηγές θέρμανσης εργάζονται ανεξάρτητα από 2 ξεχωριστούς ελεγκτές.
Rework Station Seamark ZM BGA ZM R380B είναι εξαιρετικός σταθμός επεξεργασθεί εκ νέου για το laptop μητρικές κάρτες, επιτραπέζιο μητρικές κάρτες υπολογιστών, πίνακες διακομιστή, βιομηχανική πίνακες ηλεκτρονικών υπολογιστών, όλα τα είδη των πινάκων παιχνιδιού, μητρικές κάρτες εξοπλισμού επικοινωνιών, τηλεοράσεις LCD και άλλες μεγάλες κύκλωμα του σκάφους BGA επαναλάβει. Η Rework Station BGA ZM R380B έχει πάτο θέρμανσης IR και η κορυφή είναι ζεστού αέρα. Το πάνω και το κάτω μέρος του θερμαντήρα εργάζονται ανεξάρτητα. Ένας ανεμιστήρας εγκάρσιας ροής ψύχει ταχέως για την προστασία του PCB από παραμόρφωση όταν συγκόλληση. Η ZM R380B σας επιτρέπει να επιλέξετε τα εισαγόμενα υλικά υψηλής ακρίβειας (αισθητήρα θερμοκρασίας, PLC, καλοριφέρ) για τον ακριβή έλεγχο των διαδικασιών αποκόλλησης συγκόλληση & BGA. Αυτό το μηχάνημα διαθέτει λειτουργία των επικοινωνιών υπολογιστή, ενσωματωμένη σειριακή θύρα του υπολογιστή, εξωτερική διασύνδεση θερμοκρασίας με λογισμικό για να επιτύχουν τον έλεγχο του υπολογιστή. Ένα θερμοζεύγος υψηλής ακρίβειας χρησιμοποιείται για να επιτευχθεί η ακριβής ανίχνευση θερμοκρασίας. Η Rework Station BGA ZM R380B Χρησιμοποιεί ένα στήριξης V-αυλάκι εξοπλισμένο με ένα ευέλικτο φωτιστικό για τοποθέτηση PCB για την προστασία του PCB. Μεγάλη θερμική χωρητικότητα σε PCB ή άλλες απαιτήσεις συγκόλλησης υψηλής θερμοκρασίας και χωρίς μόλυβδο μπορούν όλα να επιτευχθεί με την ZM R380B.
Κύρια χαρακτηριστικά:

1. Ο IR προθερμαντήρας με 4 κεραμικές εστίες και στην κορυφή είναι με παροχή θερμού αέρα.

2. Επιλέξτε τα εισαγόμενα υλικά υψηλής ακρίβειας για τον έλεγχο των διαδικασιών αποκόλλησης & συγκολλήσεις BGA ακρίβεια.

3.Has μια λειτουργία επικοινωνίας του υπολογιστή, ενσωματωμένη σειριακή θύρα του υπολογιστή, την εξωτερική θερμοκρασία διασύνδεση με λογισμικό
να επιτύχει τον έλεγχο του υπολογιστή.

Θερμοηλεκτρικό 4.High ακρίβειας για την επίτευξη της ακριβούς ανίχνευσης θερμοκρασίας.

5.Η πάνω και κάτω μέρος του θερμαντήρα εργασία ανεξάρτητα. Ένας ανεμιστήρας εγκάρσιας ροής δροσίζει γρήγορα για να προστατεύσει την πλακέτα από την παραμόρφωση
κατά τη συγκόλληση.

6.Χρησιμοποιείστε ένα στήριγμα V-αυλάκι εξοπλισμένο με έναν εύκαμπτο εξάρτημα για τα PCB τοποθέτησης για την προστασία του PCB.

7.Για μεγάλη θερμοχωρητικότητα του PCB ή άλλα υψηλής θερμοκρασίας και χωρίς μόλυβδο συγκόλλησης απαιτήσεις, όλα μπορούν να αντιμετωπιστούν εύκολα.

8.with ροή θερμού αέρα προσαρμόσει συσκευή, για να βελτιωθεί η επίδραση συγκόλλησης BGA.

Τεχνικά Χαρακτηριστικά:

Total Power – 3300W

Top heater – 800 W

Bottom heater – Infrared plate 2400 W

Power supply – AC 220V ± 10% – 50/60Hz

Dimensions – 445*430*500mm

Positioning – V-groove, PCB support can be adjusted in any direction and with external universal fixture

Temperature control – K-type thermocouple (Closed Loop), heating independently, the precision is ±3 degree

PCB size – Max 310*300mm Min 20*20 mm

Net Weight – 25 kg


Συνολική ισχύς 3250W
Κορυφαία θερμαντήρα 800W
Κατώτατη θέρμανσης 2400W
Ισχύς AC220V ± 10% 50 / 60Hz
Διαστάσεις 445 × 430 × 500 χιλιοστά
Τοποθέτηση V-αυλάκι, υποστήριξη PCB, καθολική φωτιστικό
Ελέγχου θερμοκρασίας τύπου Κ θερμοηλεκτρικό (κλειστού βρόχου), αυτόνομη θέρμανση, η ακρίβεια είναι ± 3 μοίρες
PCB Μέγιστο μέγεθος 310 × 300 χιλιοστό Min 20 x 20 mm
Καθαρό βάρους 25kg

Εγγύηση 2 χρόνια

ΣΗΜΕΙΩΣΗ (ΤΟ ΣΥΓΚΕΚΡΙΜΕΝΟ ΜΗΧΑΝΗΜΑ ΕΧΕΙ ΚΑΙ ΕΞΤΡΑ ΒΡΑΧΙΟΝΑ ΜΕ ΒΕΝΤΟΥΖΑ ΣΥΓΚΡΑΤΗΣΗΣ ΕΞΟΔΟΥ/ΕΙΣΟΔΟΥ ΟΛΟΚΛΗΡΩΜΕΝΟΥ IC 50gr)

Το αντιστατικό σχεδιασμός του AOYUE 720 αποτρέπει αξιόπιστα PCB και τα κυκλώματα από την καταστροφή εξαιτίας στατικού φορτίου. Η ευφυής υπερύθρων (IR) συγκόλληση "Gun" είναι ιδιαίτερα κατάλληλο για την εστιασμένη heatingof συστατικών. Η συσκευή διαθέτει ένα μεγάλο προθερμαντήρα με τον κάτοχο pc του σκάφους για τη θέρμανση ομοιόμορφα τις πλακέτες να υποβληθούν σε επεξεργασία. Η ψηφιακή οθόνη επιτρέπει την εύκολη ανάγνωση κάνει τον χειρισμό της συσκευής ευκολότερη. Το πιστόλι IR λειτουργεί μέσω του διακόπτη ποδιού, έτσι ώστε τα χέρια είναι ελεύθεροι να εργάζονται.
Η AOYUE 720 είναι ένα ευφυές σύστημα Rework και βολικό ως εργαλείο. Μπορεί να χρησιμοποιηθεί για την επεξεργασία μικρών εξαρτημάτων BGA στα κινητά τηλέφωνα υπολογιστές, τηλέφωνα, κονσόλες βιντεοπαιχνιδιών κλπ Χειρισμός και λειτουργία είναι απλό να μάθει να αντιμετωπίζει με και ο σταθμός λειτουργεί με ασφάλεια και αποτελεσματικότητα. Ο σταθμός αυτός παρέχει τη δυνατότητα υψηλής αποδοτικοί εφαρμογές επαναλάβει για τα περισσότερα σύγχρονα συστήματα, όπως: BGAs, BGAs SMDS, SMT Συνδέσεις χωρίς υπερθέρμανση αυτά τα στοιχεία. Η θερμότητα παράγεται με τη βοήθεια υπέρυθρων κυμάτων (IR) και όχι με τη συμβατική θερμό αέρα. Η μετακίνηση και η διάθεση των συστατικών μπορεί να επιτευχθεί χωρίς την ασπίδα προστασίας ή άλλα εργαλεία becuase δεν υπάρχει ροή αέρα που χρησιμοποιείται για τη συγκόλληση.

Με τη μέτρηση χωρίς επαφή η θερμοκρασία συγκόλλησης και αποκόλλησης προσδιορίζεται (στο IR-πηγή φωτός και τον προθερμαντήρα χαλαζία), απλή, γρήγορη και ασφαλή. Αφού επιτυχώς συγκολληθεί έξω BGAs μπορεί να συγκολληθεί πάλι στη θέση του. Δεν χρειάζονται ακριβά ακροφύσια, η μονάδα είναι πλήρης και πλήρως λειτουργικό. Λόγω της ρυθμιζόμενης υπολογιστή του σκάφους επιφάνεια προθερμαντήρα ο χρήστης αποφεύγει λάθος μέρος τα συστατικά ή τη νόθευση τους. Χρησιμοποιώντας αυτό το σύστημα επαναλάβει είναι τόσο απλή όσο η τοποθέτηση εξαρτημάτων σε ένα άδειο pc του σκάφους. η ενσωματωμένη ασπίδα οθόνη προστατεύει τον χρήστη από IR-ακτινοβολία.

Σταθμός AOUYE 710 IR INFRARED LAMP χωρίς αέρα νέας τεχνολογίας LASER.
710 είναι ένα αρθρωτό και ευέλικτο υπέρυθρη τεχνολογία για την επανεπεξεργασία προχωρήσει πακέτα IC όπως BGAs, μικρο-BGAs, QFPs, SOICs και άλλα τοποθετημένα συστατικό.
Το 710 είναι ένα αρθρωτό και ευέλικτο υπέρυθρη τεχνολογία για την επανεπεξεργασία προχωρήσει πακέτα IC όπως BGAs, μικρο-BGAs, QFPs, SOICs και άλλα τοποθετημένα συστατικό. Αυτή η εστιασμένη υπέρυθρο σύστημα συγκόλλησης παράγει θερμότητα μέσω της συγκέντρωσης των υπέρυθρα κύματα το κεφάλι για την αποτελεσματική, υψηλή απόδοση και άψογη επαναλάβει. Ασφαλές και αποτελεσματικό, εύκολο να λειτουργήσει υπέρυθρη τεχνολογία σε μια απλότητα ενός handtool.

Η αντιστατική σχεδίαση του Aoyue 720 εμποδίζει αξιόπιστα και τα κυκλώματα PCB από την καταστροφή λόγω στατική φόρτιση. Ο έξυπνος υπερύθρου (IR) συγκόλληση "Gun" είναι ιδιαίτερα κατάλληλο για την εστιασμένη θέρμανση για τα συστατικά. Η συσκευή έχει μια μεγάλη προθέρμανση με θήκη υπολογιστή του σκάφους για θέρμανση ομοιόμορφα τα διοικητικά συμβούλια PC για επεξεργασία. Η ψηφιακή οθόνη επιτρέπει την εύκολη ανάγνωση, καθιστώντας το χειρισμό της συσκευής ευκολότερη. Το πιστόλι IR λειτουργεί μέσω διακόπτη ποδιού, έτσι ώστε τα χέρια είναι ελεύθεροι να εργάζονται.

Με τον έλεγχο της θέσης της οθόνης αφής και τον ακριβή έλεγχο της θερμοκρασίας τρεις επιφάνειες θέρμανσης, η αντικατάσταση των συστημάτων γίνεται εξαιρετικά απλή. Το σύστημα αισθητήρων επιτρέπει την παρακολούθηση της διαδικασίας και ο επιπλέον εξοπλισμός τον καθιστά ελκυστικό σταθμό σε αυτό το εύρος τιμών.
Η συσκευή περιλαμβάνει οθόνη αφής και μικροεπεξεργαστή για τη διαδικασία συγκόλλησης. Η οθόνη παρουσιάζει τρεις γραφικές παραστάσεις θερμοκρασίας, δίνοντας μια άποψη για τις πραγματικές τιμές, υπάρχει η δυνατότητα ανάλυσης της διαδικασίας μετά την ολοκλήρωσή της, ακόμα και στον υπολογιστή, συνδέοντας τη θύρα USB.
    Κάθε προφίλ συγκόλλησης έχει από 8/6 τμήματα θερμοκρασίας. Το τέλειο σύστημα ελέγχου θερμοκρασίας εξασφαλίζει την επιτυχή συγκόλληση.
    Ικανότητα αποθήκευσης μέχρι 50 προφίλ διεργασιών συγκόλλησης. Αφού ολοκληρωθεί η διαδικασία, μπορείτε να αναλύσετε τη διαδικασία.
    Τρεις ξεχωριστές επιφάνειες θέρμανσης χώρου: η πρώτη και η δεύτερη είναι μια εισροή θερμού αέρα και η τρίτη είναι η θερμαντική συσκευή χαλαζία. Το επάνω στοιχείο θέρμανσης ρυθμίζεται σε κάθε επιφάνεια και το κάτω είναι ρυθμιζόμενο ύψος. Η τρίτη επιφάνεια θερμαίνει μια σανίδα, μειώνοντας την τάση σε μια μεγάλη περιοχή και μειώνοντας τη θερμοκρασία που απαιτείται για την κατάλληλη συγκόλληση του στοιχείου.
    Ο συναγερμός ενεργοποιείται μετά την ολοκλήρωση της αποσύνδεσης και της συγκόλλησης. Όταν η θερμοκρασία πέσει εκτός ελέγχου, το ηλεκτρικό κύκλωμα μπορεί να διακοπεί αυτόματα από ένα σύστημα προστασίας από υπερβολική θερμότητα.
    Ένας ισχυρός εγκάρσιος ανεμιστήρας ψύχει αυτόματα την πλακέτα PCB μετά τη χρήση για να αποτρέψει την παραμόρφωση του PCB και να προστατεύσει το φαινόμενο rebaling μειώνοντας το χρόνο της επίδρασης της θερμότητας στο ταμπλό στο ελάχιστο.
    Η λαβή των μητρικών καρτών είναι εξοπλισμένη με μια αυλάκωση V, η οποία παρέχει μια γρήγορη και σταθερή εγκατάσταση των πάνελ και μια μεγάλη ποικιλία ρυθμίσεων.
    Λόγω της μεγάλης ισχύος, η συσκευή είναι προσαρμοσμένη να λειτουργεί με μεγάλες μητρικές πλακέτες κατασκευασμένες τόσο στην τεχνολογία συγκόλλησης μολύβδου όσο και χωρίς μόλυβδο.
    Το ακροφύσιο ζεστού αέρα που χρησιμοποιεί την αντικατάσταση μαγνητικής τεχνολογίας μπορεί να περιστραφεί ελεύθερα σε 360 ° και μπορεί εύκολα να ρυθμιστεί.
    Ο σταθμός περιλαμβάνει τον διακόπτη έκτακτης ανάγκης, τον διακόπτη έκτακτης ανάγκης και τη διπλή προστασία από υπερθέρμανση.
Certification CE

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
Συνολική ισχύς 4500W
     Επάνω θέρμανση Ζεστό αέρα 800W
     Κατώτερη θέρμανση Δεύτερος θερμαντήρας 1200W, τρίτος θερμαντήρας IR 2400W
     Ισχύς AC220V ± 10 50 / 60Hz
     Διάσταση συσκευής 530x600x600 mm
     Τοποθέτηση Gouging V Το στήριγμα PCB ρυθμίζεται σε όλες τις κατευθύνσεις μέσω εξωτερικού προσαρμογέα γενικής χρήσης
     Έλεγχος θερμοκρασίας (K αισθητήρας) κλειστός βρόχος, ανεξάρτητη θέρμανση, ακρίβεια στο πεδίο ± 3 °
     Διάσταση PCB Μέγ. 350 × 300mm Ελάχιστο 20 × 20 mm
     Ηλεκτρονική μονάδα ελέγχου θερμοκρασίας με οθόνη αφής υψηλής ευαισθησίας, Delta PLC, USB
     Καθαρό βάρος 34 kg

Η manual γραμμή επισκευής που προσφέρουμε προορίζεται για χρήση από εργαστήρια που αναλαμβάνουν έως περίπου 60 επισκευές το μήνα και επιθυμούν γρήγορη απόσβεση της επένδυσης.
Manual σταθμός επεξεργασίας εξαρτημάτων BGA Zhuomao ZM-5860c με κάμερα (χωρίς οθόνη). Ο σταθμός συνοδεύεται από κατάλληλες κεφαλές για εξαρτήματα BGA διαφορετικού μεγέθους και σετ εργαλείων και εργαλειοθήκη.

Χαρακτηριστικά:

 Υιοθετήστε επένδυση διαφάνεια που καθιστά Χ, Υ, Ζ άξονα όλοι μπορούμε να κάνουμε προσαρμογή ακρίβεια ή γρήγορη τοποθέτηση,
με υψηλή ακρίβεια εντοπισμού θέσης και γρήγορη ελιγμών.

Υψηλής ευκρίνειας οθόνη αφής, έλεγχο PCL, μπορείτε να αποθηκεύσετε το προφίλ πολλές ομάδες,
προστασία με κωδικό πρόσβασης και να τροποποιήσετε τη λειτουργία, και μπορεί να σώσει το προφίλ πολλές ομάδες,
εξοπλισμένα με functionï¼ ανάλυση καμπύλης στιγμιαία θερμοκρασία>

Υπάρχουν 3 ανεξάρτητες ζώνες θέρμανσης από πάνω προς τα κάτω. Το 1ο και το 2ο είναι θερμαντήρες θερμού αέρα,

Το 3ο είναι IR προθέρμανση, ελεγχόμενης θερμοκρασίας ± 3 °? Top θερμάστρα μπορεί να ρυθμιστεί ελεύθερα,
δεύτερο θερμαντήρα μπορεί να ρυθμίζεται πάνω και κάτω,
επάνω και κάτω μέρος της θερμοκρασίας μπορεί να ελέγξει πολλές ομάδες και τα τμήματα των παραμέτρων θερμοκρασίας συγχρόνως
η τρίτη θερμάστρα IR μπορεί να ρυθμιστεί η κατανάλωση ρεύματος

Προσφέρουμε όλα τα είδη των ακροφυσίων θερμού αέρα, μπορεί να περιστραφεί 360 ° ï¼> Με μαγνήτη,
εύκολο στην εγκατάσταση και την αλλαγή, προσαρμοσμένη είναι διαθέσιμο? Κάτω θερμοσίφωνα IR εξασφαλίσει μια ακόμη φωτιά για PCB σκάφους?

Επιλέξτε εισάγονται υψηλής ακρίβειας τύπου Κ θερμοστοιχείο,
ελέγχου κλειστού βρόγχου και το σύστημα Αυτόματη αντιστάθμιση θερμοκρασίας,
συνδυασμένη μονάδα PLC για τον έλεγχο ακριβείας της θερμοκρασίας.

Χρησιμοποιήστε μια αυλάκωση σχήματος V εφοδιασμένο με ένα εύκαμπτο εξάρτημα για την τοποθέτηση PCB για την προστασία του PCB από παραμόρφωση όταν θερμαίνεται ή ψύχεται,
και μπορεί να επαναλάβει για κάθε μέγεθος πακέτο BGA?

ισχυρό ανεμιστήρα εγκάρσιας ροής κρυώσει γρήγορα το διοικητικό συμβούλιο PCB για τη βελτίωση της αποτελεσματικότητας
Επίσης, ενσωματωμένη αντλία κενού και εξωτερικών στυλό αναρρόφησης κενού, σηκώστε τα τσιπ γρήγορα

Μετά την ολοκλήρωση αποκόλλησης & συγκόλληση, υπάρχει μια ανησυχητική και ανησυχητική εκ των προτέρων

Πιστοποιητικό CE, με στάση έκτακτης ανάγκης και αυτόματη συσκευή προστασίας power-off όταν συμβαίνει ανώμαλη ατύχημα
με διπλό έλεγχο προστασία υπερθέρμανσης.



Μια συνολική ισχύ των 4850W
ανώτερο θέρμανσης 850W ισχύος
η δεύτερη θερμοκρασία χαμηλότερη θέρμανσης 1200W ισχύς, η τρίτη (IR) θερμοκρασία 2800W
AC220V δύναμη ± 10% 50 / 60Hz
διαστάσεις 630 × 650 × 690 χιλιοστά
Σχήματος V υποδοχή τοποθέτησης, PCB στεντ Χ, Υ σε οποιαδήποτε κατεύθυνση για να ρυθμίσετε και να ρυθμίσετε την καθολική φωτιστικό
K-τύπου ελέγχου θερμοζεύγος θερμοκρασίας (K Sensor) κλειστού βρόχου ελέγχου, ανεξάρτητο έλεγχο θερμοκρασίας, η ακρίβεια έως ± 3 βαθμούς?
PCB διαστάσεις Max 410 × 370 χιλιοστά Ελάχιστη 20 x 20 mm
επιλογή της οθόνης αφής της μονάδας ιδιαίτερα ευαίσθητο έλεγχο της θερμοκρασίας ηλεκτρικά Δέλτα PLC.
Παράδοση 10-20 ημέρες (εργάσιμες) μετά την εξόφληση. Ο εξοπλισμός θα εγκατασταθεί στο εργαστήριο μας για δοκιμή και παραμετροποίηση και μετά θα αποσταλεί με μεταφορική στην έδρα σας. Τα έξοδα αποστολής προς την έδρα σας δεν περιλαμβάνονται (190Ευρώ +ΦΠΑ για όλη την Ελλάδα).

Κύρια χαρακτηριστικά:
    Μεγάλη περιοχή του συστήματος προ-θέρμανσης υπέρυθρων ίνες άνθρακα, με το πλεονέκτημα της προθέρμανσης γρήγορα και ομοιόμορφα και χωρίς φωτορύπανση.
    παραμέτρους θερμοκρασίας που προστατεύονται από τα όρια της αρχής, για την αποφυγή ρυθμίσεων σφάλμα.
    Δέκα τμήματα της διαδικασίας ελέγχου της θερμοκρασίας, κατάλληλο για όλα τα είδη των BGA Rework.
    Απεριόριστη αποθήκευση του προφίλ θερμοκρασίας, μόλις χρειαστεί, πιέστε ένα πλήκτρο για να χρησιμοποιήσετε το προφίλ.
    Τρεις αισθητήρες τύπου Κ διαθέσιμη να συνειδητοποιήσουν την υψηλή ακρίβεια τον έλεγχο της θερμοκρασίας του κάθε σημείου του PCB ή BGA, και τον υπολογιστή μπορεί να δημιουργήσει έκθεση της ανάλυσης καμπυλών αυτόματα.
    Αποκόλλησης και συγκόλληση αυτόματα, δεν χρειάζεται η χειροκίνητη ρύθμιση.
    Hot ροή του αέρα μπορεί να είναι ρυθμιζόμενο για να ανταποκριθεί στη ζήτηση των τυχόν μάρκες.
    Σύνδεση USB οδηγού-free, τον έλεγχο του υπολογιστή.
    Το κάτω μέρος ζεστό ελέγχου ανύψωσης αέρα διαθέσιμο στον μπροστινό πίνακα, για να ρυθμίσετε ανά πάσα στιγμή.

    Κύρια τεχνική παράμετρος
    τροφοδοτικό AC 220V ± 10 50/60 Hz
    ισχύς θερμάστρα Top θερμού αέρα 800 W
    ισχύς θερμάστρα κάτω θερμού αέρα 800 W
    IR δύναμη προθέρμανση 2400 W
    Hot θερμοκρασία θέρμανσης αέρα 400 ℃ (Max)
    Bottom μέγεθος προθέρμανση 400 χιλιοστά × 300 χιλιοστά
    Μέγιστο διαθέσιμο μέγεθος PCB 400 χιλιοστά × 380 χιλιοστά
    Διαθέσιμο chip μεγέθους 2 × 2mm - 60 × 60 χιλιοστά
    Διαστάσεις l520 × W520 × H550
    θύρα επικοινωνίας USB
    Θύρα εξωτερικής θερμοκρασίας 3pcs
    Καθαρό 25kg βάρος
    Χρώμα Λευκό Γάλα
CE idendificated,ensure the product value and 1 year warranty,(offer free parts within 1 year).

Σταθμός επισκευής νέας τεχνολογίας Automatic ZM-R720 για LED και BGA.
Η αυτοματοποιημένη γραμμή επισκευής που προσφέρουμε προορίζεται για χρήση από εργαστήρια που αναλαμβάνουν περισσότερες από 60 επισκευές το μήνα και επιθυμούν να δραστηριοποιηθούν σε πιο εξειδικευμένες επισκευές όπως led panels, βιομηχανικά PCB, οχήματα, smartphones κτλ.
Η λυχνία LED και ο σταθμός BGA Rework ZM R720 είναι κατάλληλο για χάντρες λάμπα LED επισκευή, το μέγεθος των LED μικρο συστατικά όχι λιγότερο από 0,6 * 0,6 χιλιοστά μπορεί να επισκευαστεί. Κατάλληλο για LED χάντρες λάμπα της συσκευασίας ταινία και χύδην υλικών, επίσης τυχόν BGA και τα συστατικά που είναι δύσκολο να αποκατασταθεί. Η λυχνία LED και ο σταθμός BGA Rework ZM R720 χρησιμοποιεί οπτικό σύστημα ευθυγράμμισης υψηλή λύση, ακριβή τοποθέτηση LED συστατικά, εξασφαλίζουν ακριβή τοποθέτηση. Οπτική ευθυγράμμιση ελέγχεται ηλεκτρικά, και μπορεί να περιστρέφεται αυτόματα. Μια τοποθέτηση κεφαλή ενσωματωμένη συσκευή ελέγχου πίεσης είναι τοποθετημένη για την προστασία του PCB. Το LED και Rework Station BGA ZM R720 έρχεται με ένα ενσωματωμένο υπέρυθρο τοποθέτηση λέιζερ για γρήγορη τοποθέτηση του PCB. Η ZM R720 είναι εξοπλισμένο με HIWIN ράγα οδηγό ακριβείας για πάνω και κάτω σύστημα κίνησης, εξασφαλίζουν αξιόπιστη και ακριβή λειτουργία. Το σύστημα υιοθετεί μια πάνω και κάτω ευθυγράμμισης για πάνω και κάτω θέρμανσης. Θέρμανση για διοριστεί τοπική ζώνη αποτρέπει PCB να κιτρινίζουν. Κάτω θερμοσίφωνα πάνω και κάτω μπορεί να ρυθμιστεί με το χέρι προς το ύψος θέρμανσης σε πραγματικό χρόνο. LED και Rework Station BGA ZM R720 διαθέτει κεραμική υπέρυθρη ακτινοβολία για θερμάστρα IR, θέρμανση σταθερά και ομοιόμορφα το οποίο διατηρεί τη ζωή. διεπαφή ανθρώπου-μηχανής έχει πολλαπλούς τρόπους λειτουργίας και την άδεια, συγκόλληση, αποκόλλησης και τοποθέτηση με το χέρι για εύκολο χειρισμό. Η λυχνία LED και ο σταθμός BGA Rework ZM R720 διαθέτει οθόνη αφής υψηλής ανάλυσης, η οποία είναι μέχρι 800 * 600 pixels. Ένα στοιχείο ελέγχου joystick για το σύστημα ευθυγράμμισης χρησιμοποιείται και έτσι δεν υπάρχει ανάγκη για τη ρύθμιση περίπλοκες παραμέτρους. Ένα διπλό μπάλα Delta ρουλεμάν ανεμιστήρα ροής για την παροχή του αέρα χρησιμοποιείται και έτσι δεν υπάρχει ανάγκη για εξωτερική πηγή αέρα. Υιοθετεί ΚΑΠΑ ενότητα 6 καναλιών για το σύστημα ελέγχου της θερμοκρασίας, αυτόματη ρύθμιση PID. θερμαντήρες παρακολούθηση σε πραγματικό χρόνο, όταν συμβεί ατύχημα, οι σχετικοί αισθητήρες θα στείλει σήμα στο PLC, το οποίο θα κλείσει το κανάλι εξόδου και την κατάσταση σφάλματος οθόνη.
Τεχνικές παράμετροι

Συνολική ισχύς - Max 5300W
Ισχύς - AC 220V ± 10% 50/60 Hz
Top θερμάστρα εξουσία - 1200W
Κάτω θερμάστρα εξουσία - 1200W
ισχύς IR - 2700w
Hot θερμοκρασία του αέρα - 400 ℃ (Max)
Προθέρμανση θερμοκρασία - 400 ℃ (Max)
Τοποθέτηση - V-αυλάκι + τοποθέτηση λέιζερ + καθολική φωτιστικό
PCB μέγεθος - Max 410 × 370 χιλιοστά
Προθέρμανση μέγεθος - 370 χιλιοστά × 270 χιλιοστά
Τύπος Chip - BGA, QGN, CSP, POP, QFN, Micro SMD, LED χάντρες λάμπα
μέγεθος chip - Max 80 × 80 χιλιοστά Ελάχιστη 2 × 2 χιλιοστά
Διαστάσεις - L640 × W630 × H900 mm
αισθητήρα θερμοκρασίας - 1pc
Καθαρό βάρος - 70k
Παράδοση 10-20 ημέρες (εργάσιμες) μετά την εξόφληση. Ο εξοπλισμός θα εγκατασταθεί στο εργαστήριο μας για δοκιμή και παραμετροποίηση και μετά θα αποσταλεί με μεταφορική στην έδρα σας. Τα έξοδα αποστολής προς την έδρα σας δεν περιλαμβάνονται (190Ευρώ +ΦΠΑ για όλη την Ελλάδα).

Αυτόματη συσκευή Υψηλής τεχνολογίας IR INFRARED με οθόνη MONITOR για επισκευή ολοκληρωμένων τσιπ IC BGA.
1, Αυτόματο Μοντέλο
2, Οπτική ευθυγράμμιση Vision System
3, PLC ελέγχου, Panasonic σύστημα εξυπηρετεί
4, Σύστημα Απορρόφησης Καπνού
5, Προστασίας για τις Υπέρυθρες θερμάστρες MESH

Υψηλής τεχνολογίας IR INFRARED με MONITOR, χωρίς αέρα νέας τεχνολογίας LASER για επισκευή συσκευών τεχνολογίας Micro BGA στα κινητά τηλέφωνα, υπολογιστές, τηλέφωνα κ.λπ.

Το αντιστατικό σχεδιασμός αποτρέπει PCB και την τοποθέτηση των εξαρτημάτων από το να υποστεί βλάβη λόγω στατικής φόρτισης.
        - Να καταρτιστεί υπερύθρων (IR) συγκόλληση "GUN" για εστιασμένη θέρμανση των συστατικών
        - Μεγάλο, ενσωματωμένο PCB προθερμαντήρα με τα μέσα μήκη κύματος υπερύθρων (IR)
        - Υποδοχή τεμαχίου Massive PCB
        - Ψηφιακή οθόνη για απλές ρυθμίσεις
        - Εργονομικό σχήμα επιτρέπει την εύκολη και άνετη εργασία
        - Παραδίδεται με τηλέφωνο κολλητήρι (χωρίς μόλυβδο)
        - Ένας μικροεπεξεργαστής ελέγχει το χρόνο, τη θερμοκρασία και τη ροή του αέρα για μέγιστη απόδοση
        - Η τοποθέτηση των εξαρτημάτων dipayed μέσω της οθόνης

        Ο σταθμός αυτός είναι ελεγχόμενο από μικροεπεξεργαστή. Η AOYUE 9000A είναι ένας αφελής και εξελιγμένο σύστημα επαναλάβει. Micro συνελεύσεις BGA από κινητά τηλέφωνα, υπολογιστές, τηλέφωνα και κονσόλες παιχνιδιών μπορούν να υποβληθούν σε επεξεργασία με ασφάλεια και αποτελεσματικά με τη χρήση αυτού του performant σταθμό. Χειρισμός και λειτουργία είναι απλή για να έρθει στα πιασίματα με. Ο σταθμός αυτός επιτρέπει στο χρήστη υψηλής απόδοσης εφαρμογές επαναλάβει σε σύγχρονα συστήματα όπως: BGAs, BGAs SMDS, συνδετήρες SMT χωρίς υπερθέρμανση αυτά τα στοιχεία. Ο σταθμός χρησιμοποιεί την τεχνολογία καύσωνα (IR) αντί του συμβατικού θερμού αέρα. η palcement των συστατικών επιτυγχάνεται χωρίς τη χρήση ασπίδα προστασίας ή άλλα εργαλεία, επειδή δεν υπάρχει ροή του αέρα χρησιμοποιείται για τη συγκόλληση. Με μέτρηση μη επαφή η θερμοκρασία συγκόλλησης και αποκόλλησης προσδιορίζεται (στην πηγή IR-φωτός και του προθερμαντήρα χαλαζία), απλή, γρήγορη και ασφαλής. Αφού επιτυχώς συγκολλημένες έξω BGAs μπορεί να συγκολληθεί πάλι στη θέση του. Δεν ακριβά ακροφύσια που απαιτείται, η μονάδα είναι πλήρης και πλήρως λειτουργικό. Λόγω της ρυθμιζόμενο υπολογιστή του σκάφους επιφάνεια προθερμαντήρα ο χρήστης μπορεί να αποφύγει misplacing τα συστατικά ή τη νόθευση τους. Χρησιμοποιώντας αυτό το σύστημα επαναλάβει είναι τόσο απλή όσο η τοποθέτηση εξαρτημάτων με άδειο pc του σκάφους. Το ενσωματωμένο κοιτασμάτων κενό διευκολύνει την απομάκρυνση των συστατικών που πρέπει να desoldered.
Τρόπος λειτουργίας των AOYUE υπερύθρων συγκόλληση σταθμούς
Η θέρμανση των συστατικών προκύπτει από την απορρόφηση der IR-ακτινοβολία. Επειδή οι μεταλλικές συνδέσεις των εξαρτημάτων έχουν μόνο μια χαμηλή απορρόφηση, δηλαδή αντανακλούν το υπέρυθρο ακτινοβολία, η θερμότητα πρέπει να μεταφέρονται στα σημεία συγκόλλησης, κυρίως πάνω από το ίδιο το στοιχείο, πάνω από τον υπολογιστή του σκάφους που είναι επίσης θερμαινόμενα και τον περιβάλλοντα αέρα . Για το λόγο αυτό εργάζεται κανείς με τα δύο σώματα (Προθερμαντήρας από την κάτω πλευρά και IR-φως από την άνω πλευρά), για τη θέρμανση ή την προθέρμανση το σύνολο γύρω περιοχή του σημείου συγκόλλησης. Η θερμοκρασία των μεμονωμένων συστατικών μπορεί να ποικίλει σε μεγάλο βαθμό. Η απορρόφηση εξαρτάται από το υλικό και το μήκος κύματος και αυτό με τη σειρά εξαρτάται από την θερμοκρασία του ψυγείου. Η θέρμανση των μεγάλων και παχύτερο SMDS είναι πιο αργή από αυτή των μικρών και λεπτό SMDS
Η υπέρυθρη συγκόλληση έχει τις ακόλουθες ευνοημένων και μειονεκτήματα.
Φόντα:
• Ταυτόχρονη διαδικασία συγκόλλησης με υψηλή απόδοση
• Αποτελεσματική και ιδιαίτερα κατάλληλο για προϊόντα μαζικής παραγωγής
• Εύκολη handlind του IR-μονάδα, φιλική προς το χρήστη
• Θερμοκρασία από τις μεγαλύτερες SMDS (υψηλή pin ICs count) είναι η χαμηλότερη
Mειονεκτήματα :
• Το προφίλ της θερμοκρασίας απαραίτητο.
• Θερμοκρασία από τα μεμονωμένα συστατικά μπορεί να διαφέρει σημαντικά. Μικρές SMDS, για παράδειγμα, μόνο οι ημιαγωγοί μπορεί εύκολα να υπερθερμανθεί
Ισχύς εισόδου 230 Volt +/- 10% / 50 Hz +/- 2 Ηz
Συνολική παραγωγή 750 W
Εύρος θερμοκρασίας 100 ° C - 500 ° C
ESD ESD SAFE
θερμαντικό στοιχείο (IR-Gun) IR-πηγή φωτός
θερμαντικό στοιχείο (Heating Element) Κεραμικό θερμαντικό στοιχείο
θερμαντικό στοιχείο (Προθερμαντήρας) IR (υπέρυθρες)
Βάρος 76 kg
Χρώμα περιβλήματος ασημί
Μέγεθος 560 x 700 x 750 χιλιοστά
