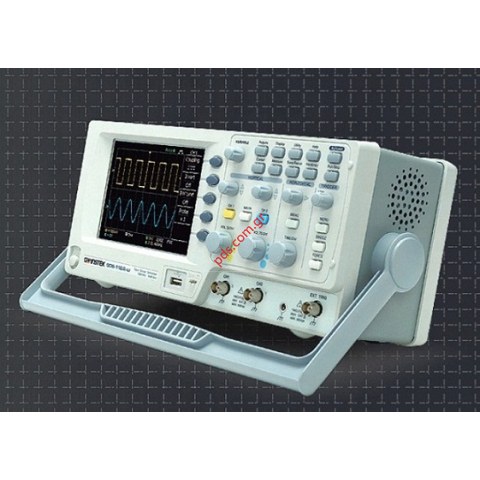

ΨΗΦΙΑΚΟΣ ΠΑΛΜΟΓΡΑΦΟΣ
ΚΑΘΕΤΗ
• Κανάλια 2 καναλιών
• Εύρος συχνοτήτων : 50MHz
• Χρόνος ανόδου <7ns
• Ευαισθησία 2mV/div ~ 10V/div
• Ακρίβεια ±3%
• Σύζευξη εισόδου AC, DC & γείωση
• Αντίσταση εισόδου 1MΩ±2%, ~15pF
• Πολικότητα Κανονική & αντίστροφη
• Μέγιστη τάση εισόδου 300V (DC+AC peak), CATII
• Μαθηματικές πράξεις + , - x , FFT, FFTrms
• Όριο εύρους συχνοτήτων 20MHz (-3dB)
ΣΚΑΝΔΑΛΙΣΜΟΣ
• Πηγές CH1 , CH2 , Γραμμή , EXT
• Λειτουργίες Auto, Normal, Single, TV, Edge, Pulse Width
• Σύζευξη AC , DC , LF rej. , HF rej. , Noise rej.
• Ευαισθησία DC ~ 25MHz EXT ΣΚΑΝΔΑΛΙΣΜΟΣ
• Εύρος ±15V • Ευαισθησία DC ~ 30MHz
• Εσωτερική αντίσταση 1MΩ±2% , ~ 16pF
• Μέγιστη τάση εισόδου 300V (DC AC peak) , CATII ΟΡΙΖΟΝΤΙΑ
• Εύρος 1ns/div ~ 50s/div
• Λειτουργίες Main, Window, Window Zoom, Roll, X-Y
• Ακρίβεια ±0.01%
• Προ σκανδαλισμού 10 μέγιστο
• Μετα σκανδαλισμό 1000 div X-Y
ΛΕΙΤΟΥΡΓΙΑ
• X-Άξονα είσοδος κανάλι 1
• Y-Άξονα είσοδος κανάλι 2
• Αλλαγή φάσης ±3° στα 100kHz
ΑΝΑΚΤΗΣΗ ΣΗΜΑΤΟΣ
• Ρυθμός δειγματοληψίας πραγματικού χρόνου 250MSa/s μέγιστο
• Ισοδύναμος ρυθμός δειγματοληψίας 25GSa/s μέγιστο
• Κάθετη ανάλυση 8 Bits
• Μήκος καταγραφής 4K σημείων μέγιστο
• Λειτουργίες ανάκτησης Κανονικό, Ανίχνευση Κορυφής, Μέσος όρος
• Ανίχνευση κορυφής 10ns (500ns/div ~ 10s/div)
• Μέσος όρος 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 ΔΕΙΚΤΕΣ ΚΑΙ ΜΕΤΡΗΣΕΙΣ
• Μετρήσεις τάσης Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall, Preshoot/Overshoot
• Μετρήσεις χρόνου Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle
• Μετρήσεις δεικτών Διαφορά τάσης μεταξύ δεικτών (ΔV) Διαφορά χρόνου μεταξύ δεικτών (ΔT)
ΡΥΘΜΙΖΟΜΕΝΟ ΣΗΜΑ ΜΕΣΩ ΚΑΛΩΔΙΟΥ
• Εύρος συχνοτήτων 1kHz ~ 100kHz, 1kHz/Βήμα
• Εύρος κύκλου λειτουργίας 5% ~ 95%, 5%/Βήμα ΛΕΙΤΟΥΡΓΙΕΣ ΠΡΟΣΟΨΗΣ
• Αυτόματη εγκατάσταση Αυτόματη ρύθμιση κάθετη VOLTS/DIV, οριζόντια TIME/DIV, και Επίπεδο σκανδαλισμου
• Ρύθμση αποθήκευσης μέχρι 15 σετ μετρήσεων
• Αποθήκευση κυματομορφών μέχρι 15 σετ κυματομορφών ΟΘΟΝΗ
• TFT LCD τύπου 5.7 inch
• Ανάλυση οθόνης 234 x 320
• Φωτεινότητα οθόνης ρυθμιζόμενη ΔΙΕΠΑΦΗ
• USB διεπαφή USB1.1 & 2.0 πλήρης ταχύτητας ΤΡΟΦΟΔΟΣΙΑ
• Εύρος Τάσης AC 100V ~ 240V , 48Hz ~ 63Hz , Αυτόματη επιλογή ΔΙΑΦΟΡΑ
• Menu πολλαπλών γλωσσών Διαθέσιμο
• Go/NoGo λειτουργία Διαθέσιμο
• Καταγραφικό Διαθέσιμο
ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΒΑΡΟΣ
• 310(W) x 142(H) x 140(D)mm; Περίπου. 2.5kg
