Γεννήτρια Σήματος RF Signal Generator

Μεγάλο εύρος συχνοτήτων από 1μHz έως 25MHz (ημίτονο/ τετραγωνικές)
•1 μHz ανάλυση σε όλο το εύρος
•Ενσωματωμένη 120MSa/s, 10bit, 4k σημείων τυχαίων κυματομορφών και στα δύο κανάλια
•Πραγματική διπλή έξοδος ,Το κανάλι CH2 προσφέρει τα ίδια χαρακτηριστικά με το κανάλι CH1
•Λειτουργία ζεύξης, Παρακολούθησης, Φάσης και στα δύο κανάλια υποστηρίζεται.
•Ρυθμιζόμενος κύκλος λειτουργίας 1% ~ 99% για τετραγωνική κυματομορφή •Υψηλής ανάλυσης έγχρωμη TFT LCD με φιλικό προς τον χρήστη λειτουργίες •Πολλαπλές μέθοδοι επεξεργασίας για ρύθμιση τυχαίων κυματομορφών εύκολα.
•Ενσωματωμένα AM/FM/PM/FSK/SUM/Sweep/Burst και μετρητής συχνοτήτων •USB θύρα/ συσκευή για απομακρυσμένο έλεγχο και επεξεργασία κυματομορφών

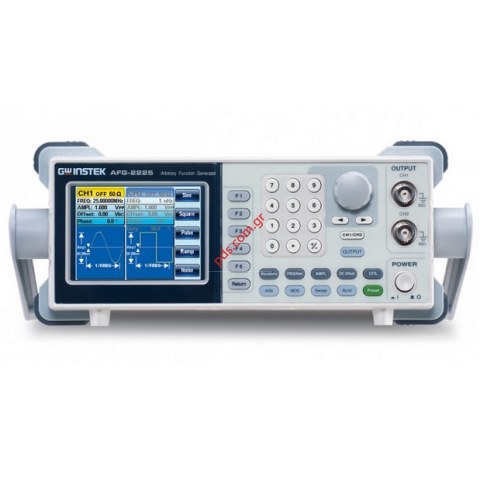

Η GW Instek λανσάρει το AFG-2225, την πρώτη γεννήτρια αυθαίρετης λειτουργίας διπλού καναλιού βασικού επιπέδου, η οποία παρέχει ανώτερα χαρακτηριστικά στην κατηγορία της. Και τα δύο κανάλια είναι εξοπλισμένα με τα ίδια χαρακτηριστικά για να ταιριάζουν σε εφαρμογές διπλού σήματος όπως διαφορική ή IQ σηματοδότηση. Η εξαιρετική τιμή κόστους-απόδοσης καθιστά το AFG-2225 ένα πρακτικό εργαλείο για την επιτάχυνση της διαδικασίας ανάπτυξης.
Τα κύρια χαρακτηριστικά και για τα δύο κανάλια περιλαμβάνουν εύρος εξόδου 10Vpp. Εύρος ζώνης συχνότητας 25MHz με ανάλυση 1uHz. ενσωματωμένες κυματομορφές Sine, Square, Ramp (Triangle) και Noise. Ως προς τον 1% ~ 99% ρυθμιζόμενο κύκλο λειτουργίας της τετραγωνικής κυματομορφής μπορεί να χρησιμοποιηθεί ως πηγές σήματος παλμού. Για την αυθαίρετη κυματομορφή, ο χρήστης μπορεί να επεξεργαστεί τις 66 ενσωματωμένες κυματομορφές ή να δημιουργήσει μια εντελώς νέα. Επιπλέον, το AFG-2225 φέρει χαρακτηριστικά AM / FM / PM / FSK / SUM Modulation, Sweep, Burst και Frequency Counter, τα οποία μπορούν να εφαρμοστούν σε διάφορα πεδία επικοινωνίας.
Εκτός από τη διαισθητική και φιλική διεπαφή χρήστη, η έγχρωμη LCD 3,5 ιντσών εμφανίζει τις ολοκληρωμένες πληροφορίες λειτουργίας, συμπεριλαμβανομένης της πραγματικής κυματομορφής που παρουσιάζεται στην έξοδο. Οι διασυνδέσεις USB Host και Device είναι εξοπλισμένες για τη σύνδεση του AFG-2225 με άλλες συσκευές, οι οποίες παρέχουν την ευελιξία της δημιουργίας κυματομορφών για πιο πρακτικές χρήσεις. Με σύνδεσμο για GW Instek GDS σειρά ψηφιακών παλμογράφων αποθήκευσης (DSO), οι κυματομορφές ενδιαφέροντος μπορούν να συλληφθούν και να ανακατασκευαστούν. Ο χρήστης μπορεί επίσης να χρησιμοποιήσει το λογισμικό αυθαίρετου κυματομορφής υπολογιστή για να επεξεργαστεί τη κυματομορφή και έπειτα να στείλει απευθείας στο AFG-2225, ή να αποθηκεύσει τη κυματομορφή στη μονάδα flash και στη συνέχεια να μεταφέρει στο AFG-2225.

Χαρακτηριστικά

Εύρος συχνότητας Breiter von 1μHz bis 25 MHz (ημιτονοειδές / τετράγωνο)
Ανάλυση 1 µHz imektresten Spektrum
Ενσωματωμένο Standard 120MSa / s, 10 Bit, 4k Punkte anwenderdefinierte Wellenformen for beide Kanäle
Echter Zweichanal -Ausgang, CH2 δίνει το die gleichen Merkmale wie CH1
1% - 99% Einstellbare PWM για τετράγωνο Wellenform
υψηλής ανάλυσης
Mehrere Bearbeitungsmethoden Wellenform einfach zu bearbeiten
Πρότυπο-AM / FM / PM / FSK / SUM / Sweep / Burst και Frequenzzähler
SB-Host / Device-Interface για Fernsteuerung και Wellenform Bearbeitung



περιεχόμενο παράδοσης
CD (χειροκίνητο), εγχειρίδιο γρήγορης εγκατάστασης, καλώδιο τροφοδοσίας, καλώδιο μέτρησης 2x GTL-101

Η συσκευή που συνεργάζεται με το SA124A Signal Hound σας για τη μέτρηση φίλτρων, εξασθενητών, ενισχυτών και πολλά άλλα! Είναι συμπαγές, απλό στη χρήση και ένα αποτελεσματικό εργαλείο αντιμετώπισης προβλημάτων και ανάλυσης στο εργαστήριο ή στο πεδίο. Είτε είστε λάτρης του ραδιοφώνου είτε είστε επαγγελματίας επικοινωνιών μικροκυμάτων, το TG124A παρέχει γρήγορα και ακριβή αποτελέσματα.

Χαρακτηριστικά:

Εύρος συχνοτήτων RF: 100 kHz έως 12,4 GHz
Εύρος πλάτους: -30 dBm έως -12 dBm
Έως 19 επιλέξιμα μεγέθη βημάτων συχνότητας σε μια ακολουθία 1-2-5
Κάτω από 4 GHz: Βήματα από 10 Hz έως 10 MHz
Πάνω από 4 GHz: βήματα 100 Hz έως 10 MHz
Σαρώστε έως και 700 σημεία συχνότητας ανά δευτερόλεπτο με το SA124A
Δεν απαιτείται εξωτερικό τροφοδοτικό - τροφοδοτείται από USB
Περιλαμβάνεται λογισμικό και υλικό για μία χαμηλή τιμή
Γράψτε το δικό σας λογισμικό με το δικό μας
Δωρεάν Διασύνδεση Προγραμματισμού Εφαρμογών (API)
Συμβατό με τα λειτουργικά συστήματα Windows
Έχει μήκος 18 εκατοστά
Ζυγίζει 350 γραμμάρια
Περιλαμβάνει εξασθενητή 20 dB, Mini-Circuits p/n FW-20+


Λογισμικό και προγράμματα οδήγησης

Λογισμικό Spike

Λογισμικό ανάλυσης φάσματος για όλους τους αναλυτές φάσματος Signal Hound.
Ξεχωριστή λήψη προγράμματος οδήγησης USB για συσκευές TG.
Αποσυμπιέστε (εξαγάγετε όλα τα αρχεία και εκτελέστε το Spike Installer.msi και CDM v2.12.00 WHQL Certified.exe).
Περιλαμβάνει αυτόνομο λογισμικό TG44A, που βρίσκεται στον κατάλογο Spike μετά την εγκατάσταση.

Κιτ ανάπτυξης λογισμικού Signal Hound

C Διεπαφή προγραμματισμού για Windows/Linux
Άμεσος έλεγχος συσκευής
